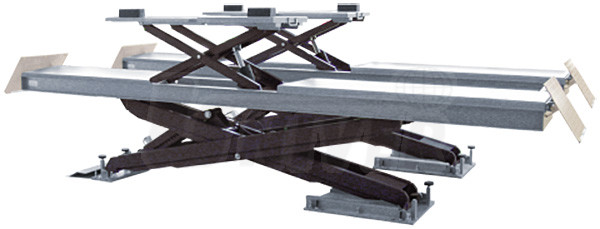

Nůžkový plošinový zvedák Consul 0.55 SN

Nůžkový elektrohydraulický plošinový zvedák (5,5 t) se 2 plošinami (5200 mm) a s přídavným oboustranným nůžkovým zvedákem.

  • instalace do úrovně podlahy nebo s použitím 2 nájezdových ramp i na podlahu
  • vhodný po doplnění příslušenstvím i pro měření geometrie kol
  • nízká konstrukční výška ve spuštěném stavu
  • elektro-hydraulické ovládání v ovládací skříňce
  • kontrola stejného zvedání obou plošin pomocí světelné závory (foto-senzoru)
  • velmi tichý hydraulický pohonný agregát
  • 17-stupňové mechanické západkové zařízení
  • pneumatické odblokování pomocí tlačítka při procesu spouštění / klesání
  • plošiny s nájezdovými / výjezdovými plošinami a plošinkami se zajištěním proti nechtěnému sjetí vozidla
  • integrované kolejničky pro přídavný zvedák pro přízdvih kol / náprav
  • integrovaný přídavný oboustranný nůžkový zvedák (3,5 t)
  • bezpečnostní signální tón při spouštění v oblasti nohou
  • zásuvka 230 V
  • GS-zkušební plaketa, DIN EN 1493, CE-certifikát
  • mimořádně vysoká spolehlivost a velmi dlouhá životnost
  • špičková kvalita (vyrobeno v Německu)

Parametry:
nosnost
výška zdvihu (A)
doba zdvihu / spouštění
délka plošin (D)
šířka plošin (C)
nejnižší / nájezdová výška (B)
délka (E2)
šířka (E1)
elektromotor
napětí
jištění
krytí
stlačený vzduch

přídavný nůžkový zvedák
nosnost
výška zdvihu (H)
délka plošin nastavitelná (G)
šířka plošin (F)
přejezdná výška (I)
5500 kg
1780 mm
40 s
5200 mm (+250 mm volitelně)
710 mm
350 mm
5660 mm
2360 mm
5,5 kW
400 V / 50 Hz
20 A
IP 54
8 bar


3500 kg
450 mm
1480 - 1690 mm
710 mm
50 mm





Volitelné příslušenství:

4347380

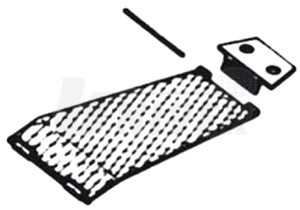

upevňovací materiál pro nůžkové plošinové zvedáky Consul řady 0.50, 24 reakčních kotev M16, závitové tyčky a podložky.0

383562
pneumatické zajištění posuvných plošin. Jen ve spojení se sadou pro měření geometrie kol.

429449

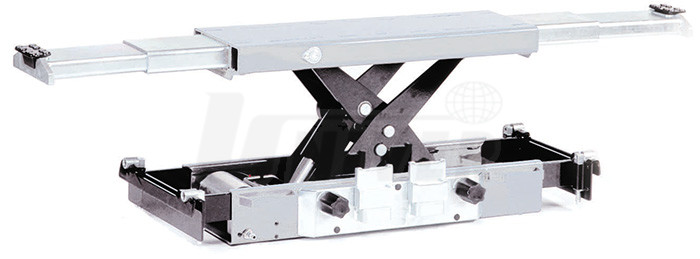

víceúčelový pneumaticko-hydraulický přídavný zvedák 0.20 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2000 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 - 1610 mm, stlačený vzduch 8 - 10 bar.



429456
víceúčelový pneumaticko-hydraulický přídavný zvedák 0.26 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2600 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 – 1500 mm, stlačený vzduch 8 – 10 bar.



404608
víceúčelový pneumaticko-hydraulický přídavný zvedák 0.40 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 4000 kg, výška zdvihu 320 mm, max. výška 430 mm, min. / max. rozteč uložení 780 – 1500 mm, stlačený vzduch 8 – 10 bar.



385823
připojení stlačeného vzduchu do plošin zvedáku, např. pro instalaci přídavného nápravového zvedáku.



399832
jednotka pro úpravu stlačeného vzduchu (olejovač, odlučovač vody a držák), připojení 1/4".

501965

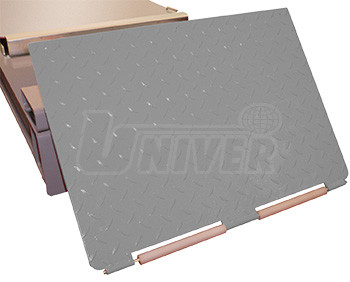

sada (2 ks) - nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Pro zvedáky bez vybavení pro měření geometrie kol, pro montáž zvedáku do úrovně podlahy.


490045
sada (2 ks) – přímé nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Délka 1500 mm.



595777
osvětlovací sada - přídavné LED-osvětlení (není standardně namontované), 4 ks LED 45°, 2 ks síťový adaptér, upevňovací lišta a montážní materiál.



555748
kompletní sada příslušenství pro měření geometrie kol pro nůžkový plošinový zvedák Consul 0.55 S. Sada obsahuje posuvné zadní plošiny v plné velikosti, středovou vyrovnávací kazetu a přední otočné plošiny s krycím plechem. Vhodné i pro dodatečnou instalaci.

498824
nivelační zařízení, žárově zinkované, pro nůžkové plošinové zvedáky řady 0.35 a 0.40, doporučené pro verze s označením AM a nezbytné při měření geometrie kol, konstrukční výška + cca 3 mm.

520064
hydraulický přístroj pro zjišťování vůlí v zavěšení kol a v řízení, který se montuje na přání ve výrobním závodě do plošin, 50 mm nástavba s nájezdovými klíny, plošiny přístroje vykonávají 18 podélných a příčných pohybů, což umožňuje identifikaci uvedených vůlí. Nápravové zatížení 2000 kg. Kromě přístroje je třeba přiobjednat i položku 40369.1 (instalace přístroje pro zjišťování vůlí v zavěšení kol a v řízení ve výrobním závodě.

Objednávka zboží

3310005555240
555524
CONSUL 555524 Nůžkový plošinový zvedák 0.55 SN
Kč 873.990,00
3310004347380
434738
CONSUL 434738 Upevňovací materiál pro nůžkové pl. zvedáky
na objednávku
Kč 10.670,00
3310003835620
383562
CONSUL 383562 Pneumatické zajištění posuvných plošin
na objednávku
Kč 68.370,00
3310004294490
429449
CONSUL 429449 Pneumaticko-hydraulický zvedák 0.20 ZH
na objednávku
Kč 86.610,00
3310004294560
429456
CONSUL 429456 Pneumaticko-hydraulický zvedák 0.26 ZH
na objednávku
Kč 107.740,00
3310004046080
404608
CONSUL 404608 Pneumaticko-hydraulický zvedák 0.40 ZH
na objednávku
Kč 181.360,00
3310003858230
385823
CONSUL 385823 Připojení stlačeného vzduchu do plošin
na objednávku
Kč 6.990,00
3310003998320
399832
CONSUL 399832 Jednotka pro úpravu stlačeného vzduchu
na objednávku
Kč 9.530,00
3310005019650
501965
CONSUL 501965 Sada nájezdových a výjezdových plošin
na objednávku
Kč 51.590,00
3310004900450
490045
CONSUL 0490045 Sada přímých nájezdových a výjezdových plošin
na objednávku
Kč 78.790,00
3310005957770
595777
CONSUL 595777 Osvětlovací sada LED
na objednávku
Kč 37.700,00
3310005557480
555748
CONSUL 555748 Sada pro měření geometrie kol
na objednávku
Kč 150.980,00
3310004988240
498824
CONSUL 498824 Nivelační zařízení
na objednávku
Kč 10.170,00
3310005200640
520064
CONSUL 520064 Přístroj pro zjišťování vůlí v zavěšení kol a řízení
na objednávku
Kč 287.880,00
