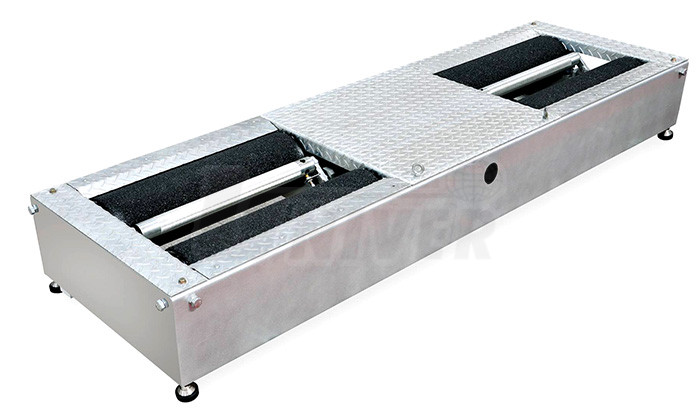

Válcová zkušebna brzd COSBER BTC 32

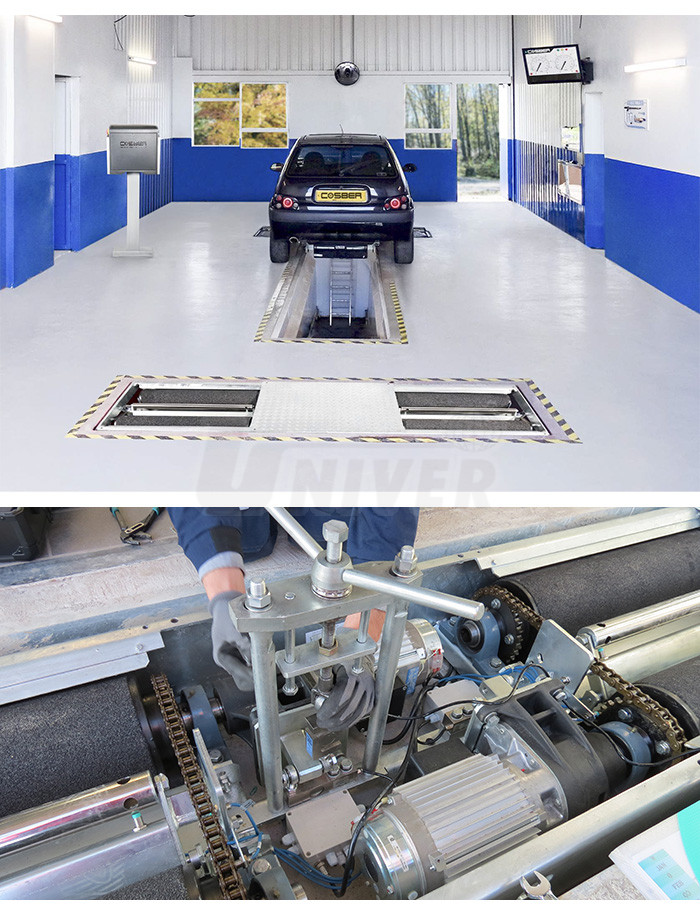

Válcová zkušebna brzd pro osobní a lehké užitkové automobily (i s pohonem 4 x 4) s měřicím rozsahem 0-8000 N, větší délkou válců 850 mm a elektromagnetickou brzdou.

  • moderní válcová zkušebna brzd pro rychlé a přesné zkoušení brzd osobních a lehkých užitkových automobilů
  • konstrukce válcové zkušebny brzd odpovídá směrnici § 29 StVZO Anlage VIIId
  • modulová koncepce umožňuje pozdější dokompletování na zkušební linku
  • sada pro zkoušení brzd automobilů s pohonem všech kol (4 x 4), automatické rozeznání vozidel s pohonem všech kol se změnou otáčení válců a elektromagnetická brzda pro snadnější výjezd ze zkušebny
  • reakční síly při brzdění vozidla na zkušebních válcích jsou snímány nejmodernější DMS-senzorikou s vysokou přesností měření, mikroprocesorové řízení integrované do válcové skupiny vyhodnocuje naměřené výsledky tak, aby obsluha získala detailní informace o brzdové soustavě celého vozidla
  • reakční síly při brzdění vozidla na zkušebních válcích jsou snímány nejmodernější DMS-senzorikou s vysokou přesností měření, mikroprocesorové řízení integrované do válcové skupiny vyhodnocuje naměřené výsledky tak, aby obsluha získala detailní informace o brzdové soustavě celého vozidla
  • zkušebna měří brzdné síly na kolech, diferenci brzdných sil na jedné nápravě atd.
  • plně automatizovaný zkušební proces se nastartuje najetím vozidla na válcovou skupinu

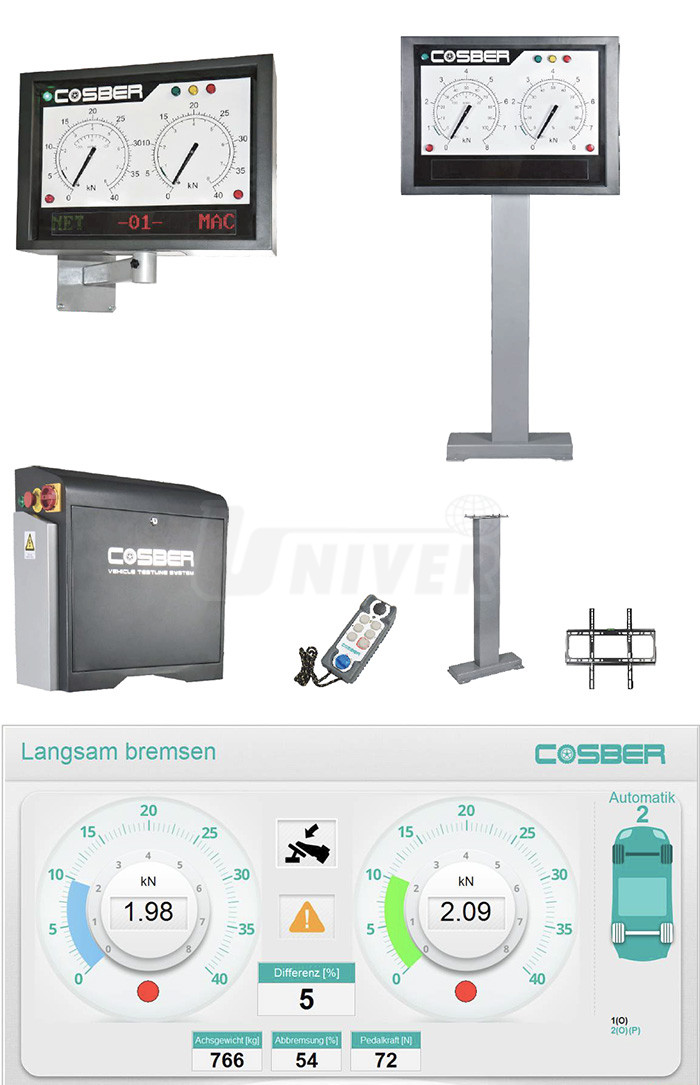

  • analogový ukazatel (830 x 200 x 610 mm) na stěnovém výložníku s natáčecím ramenem (ve standardní dodávce) nebo na sloupu (jako příslušenství na přání) se dvěma velkými kruhovými stupnicemi pro měření brzdné síly levého i pravého kola, se 3 barevnými kontrolkami (červená – žlutá - zelená) pro mezní hodnoty diference naměřených brzdných sil, s LED-kontrolkami pro indikaci momentálního stavu i varování při blokování kol a navíc přídavný LED-displej
  • stěnový držák pro upevnění ovládací skříně
  • dálkové ovládání
  • žárově zinkované válcové jednotky
  • vysoká provozní spolehlivost, minimální údržba a dlouhá životnost
  • kvalita garantovaná německým dodavatelem COSBER GmbH

Parametry:
napájecí napětí
jmenovitý výkon elektromotorů
dovolené nápravové zatížení
maximální přejezdné zatížení
měřicí rozsah brzdné síly
průměr válců
min. a max. rozchod
délka válců
součinitel tření
za sucha
za mokra
zkušební rychlost
stupeň krytí
rozměry
hmotnost
3x400 V/50 Hz
2 x 3 kW
3500 kg
4000 kg
0 – 8000 N
205 mm
800 – 2200 mm
850 mm

> 0,7
> 0,6
5,1 km/h
IP54
2920 x 660 x 240 mm
500 kg

Volitelné příslušenství:
20.02.15.3002 - ochranný rám na okraje uložení do podlahy (2 ks)
20.02.15.3001 - rám do podlahy (2 ks)
20.02.15.0002 - žárově pozinkované plechy pro zakrytí válcových jednotek zkušebny brzd (2 ks)
20.02.15.2002 - stojan / sloupek pro instalaci analogového ukazatele nebo ovládací skříně
20.99.03.0006 - pedometr / snímač síly na brzdovém pedálu, kabelová verze
20.99.03.0007 - pedometr / snímač síly na brzdovém pedálu, bezkabelová verze
20.02.00.2003 - váha pro výpočet nápravového a celkového zbrzdění vozidla, vč. inst. materiálu
20.02.04.0202 - připojení válcové zkušebny brzd k počítači (software)
20.02.15.0003 - sada zakrytování a software pro úpravu válcové zkušebny brzd pro testování brzd motocyklů
20.02.01.9920 - PC-skříň pojízdná pro umístění počítače atd.

Objednávka zboží

1722003000340
20.03.00.0340
COSBER BTC32 Válcová zkušebna brzd
Kč 169.990,00
1722002153002
20.02.15.3002
COSBER Ochranný rám na okraje uložení do podlahy (2 ks)
Kč 8.990,00
1720021530010
20.02.15.3001
COSBER BTC Instalační rám do podlahy
Kč 14.990,00
1722002150002
20.02.15.0002
COSBER Žárově pozinkované plechy (2ks) 20.02.15.0002
Kč 8.990,00
1722002152002
20.02.15.2002
COSBER Stojan / sloupek pro instalaci analogového ukazatele
Kč 9.390,00
1722099030006
20.99.03.0006
COSBER Pedometr, kabelová verze
Kč 36.990,00
1722099030007
20.99.03.0007
COSBER Pedometr, bezdrátová verze
Kč 28.990,00
1722002002003
20.02.00.2003
COSBER Váha pro výpočet zbrzdění vozidla
Kč 26.490,00
1722002040202
20.02.04.0202
COSBER Připojení válcové zkušebny brzd k pc (software)
Kč 11.590,00
1722002150003
20.02.15.0003
COSBER Sada pro testování brzd motocyklů
Kč 16.290,00
1722002019920
20.02.01.9920
COSBER PC-skříň pojízdná
Kč 21.290,00
