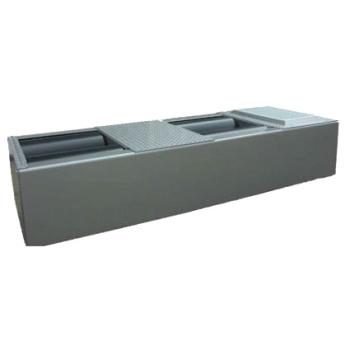

Válcová zkušebna výkonu a funkce AHS ELP 700 Screen HighSpeed

Válcová zkušebna výkonu a funkce osobních automobilů do výkonu 700 kW.

Ovládací a ukazatelová skříň
  • instalace ovládací elektroniky do E-boxu
  • PC-stojan s úložnou policí pro počítač a tiskárnu, plocha pro psaní a odkládání, držák monitoru, rozměry včetně držáku (š x v x hloubka) 550 x 1750 x 470 mm
  • PC-zařízení sestávající z počítače, monitoru, barevné tiskárny DIN A4, zkušební software PICARO DYNAMIK
  • PC-zařízení dle vývoje techniky vyhrazeny), zkušební software PICARO DYNAMIK s optimálním vedením obsluhy, dynamickým zobrazením naměřených křivek, referenčním měřením, možností vybavení pro zákaznický archiv, editací atd.
  • monitorový ukazatel pro výkon, rychlost a tažnou sílu
  • příprava pro připojení digitálních ukazatelů pro teplotu, otáčky a plnicí tlak
  • měření ujeté vzdálenosti
  • měření zrychlení s funkcí časových stopek
  • křivka průběhu točivého momentu (příslušenství)
  • grafické a digitální ukazatele výkonu na kolech a jako příslušenství i výkonu motoru a ztrátového výkonu
  • řízení světelnými signály pro vedení obsluhy v měřicím programu
  • dálkové ovládání s precizní regulací a volič funkcí, spínač pro zvedací nosník, chladicí ventilátor, PC-zařízení, přepínač pro výkon na kolech a ztrátový výkon a také zařízení pro upínání předních kol a přesuvné zařízení

Válcová skupina
  • jednodílná válcová skupina
  • precizně vyvážené zkušební válce (průměr 452 mm)
  • válce ve stejné výšce
  • spojení předních zátěžových válců
  • zkušební šířka min/max. 750/2150 mm
  • pneumatický zvedací nosník
  • vzduchem chlazená elektrická vířivá brzda
  • moderní, bezúdržbový DMS-systém
  • snímače rychlosti.

Technické údaje:
maximální dovolené přejezdné zatížení
rozsah měření a zobrazení rychlosti na ukazateli
rozsah měření a zobrazení výkonu na ukazateli
rozsah měření a zobrazení tažné síly na ukazateli
el.napájení
při příslušenství pro měření ztrátového výkonu
připojení stlačeného vzduchu
rozměry válcové skupiny (d x š x v)
rozměry ovládací/ukazatelové skříně (v x š x hloubka)
4000 kg
350 km/h
700 kW
0-10 kN
400 V / jištění 25 A
400 V / jištění 63 A
3/8", 6 - 8 bar
1000 x 1100 x 400 mm
1060 x 800 x 480 mm

Volitelné příslušenství:
90089 - aktualizace software PICARO DYNAMIK
90276 - software-modul Import/Export pro přenos údajů o vozidle a o zákazníkovi z libovolného cizího programu ve formátu ASCII
90144 - příplatek za pojízdnou luxusní skříň pro PC-zařízení (práškový lak, boční okénka, zásuvka pro klávesnici, police pro tiskárnu, zámek)
90501 - rádiové spojení pro bezdrátový přenos dat mezi zkušebnou a PC
90205 - nájezdové válce (2 ks)
90206 - chladicí ventilátor TURBO 25TD (25 000m3/h), s otočným výškovým nastavením, výstup vzduchu lze nastavit od 700x250 mm až do 700x750 mm, výkon 5,8 kW
90207 - 4 ks upínacích pásů s podlahovými ukotvením
90214 - aktivní měření ztrátového výkonu sestávající z frekvenčního měniče s plynule regulovatelným elektromotorem 15 kW a montážní sady (přípojka 2 x 400 V / 63 A)
90228 - box snímačů pro měření teploty a tlaku vzduchu (nezbytné pro zjišťování výkonu podle DIN) (pozor! jen ve spojení se software PICARO)
90229 - systém pro bezdotykové měření otáček přes OBD
90230 - záznam plnicího tlaku 0 - 2,5 bar
90231 - záznam teploty oleje s teplotním čidlem 0° - 200°C
90232 - záznam teploty výfukových plynů s teplotním čidlem 0° - 1000°C
90213 - nástavba ventilátoru pro chlazení vířivé elektrické brzdy
90236-1 - přístroj pro měření spotřeby paliva ve spojení se software PICARO vozidel do výkonu až 660 kW

Objednávka zboží

1810000083100
08310
AHS ELP 700 Screen HighSpeed Válcová zkušena výkonu
Kč 931.690,00
1810000903500
90350
AHS 90350 Aktualizace software PICARO DYNAMIK
Kč 17.610,00
1810000902760
90276
AHS 90276 Software-modul Import/Export
Kč 17.610,00
1810000901440
90144
AHS 90144 Příplatek za pojízdnou PC skříň
Kč 56.660,00
1810000905010
90501
AHS 90501 Radiové spojení mezi zkušebnou a PC
Kč 29.960,00
1810000902050
90205
AHS 90205 Nájezdové válce (2 ks)
Kč 42.870,00
1810000902060
90206
AHS 90206 Chladící ventilátor TURBO 25TD
Kč 249.700,00
1810000902070
90207
AHS 90207 Upínací pásy s podlahovým kotvením (4 ks)
Kč 29.960,00
1810000902140
90214
AHS 90214 Aktivní měření ztrátového výkonu
Kč 563.420,00
1810000902280
90228
AHS 90228 Box snímačů teploty a tlaku vzduchu
Kč 21.990,00
1810000902290
90229
AHS 90229 Bezdotykové měření otáček přes OBD
Kč 83.230,00
1810000902300
90230
AHS 90230 Záznam plnicího tlaku 0 - 2,5 bar
Kč 21.870,00
1810000902310
90231
AHS 90231 Záznam teploty oleje s teplotním čidlem
Kč 32.340,00
1810000902320
90232
AHS 90232 Záznam teploty výfukových plynů s teplotním čidlem
Kč 32.340,00
1810000902130
90213
AHS 90213 Nástavba ventilátoru pro chlazení vířivé elektrické brzdy
Kč 49.940,00
1810000902361
90236-1
AHS 90236-1 Přístroj pro měření spotřeby paliva (až 660 kW)
Kč 224.000,00
