8-kanálový automobilový osciloskop TEXVIK DS8 Mk II

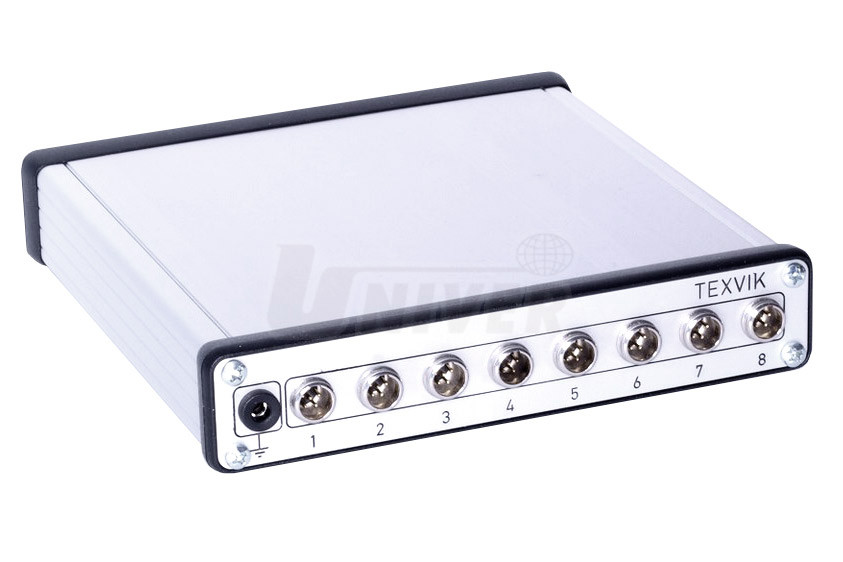

Osmikanálový automobilový osciloskop / rekordér pro diagnostiku automobilů s interním napájením aktivních snímačů přímo z přístroje je nástupcem modelu DS8, kompaktnější a s jednodušší obsluhou.

• osmikanálový osciloskop / rekordér s automatickou identifikací vstupních signálů s intuitivním ovládáním i pro začátečníka se používá pro diagnostiku automobilů
• unikátní přístroj, který nahrává průběh měření podobně, jak se nahrává zvuk nebo video, pro spuštění jen nastavíme odhadem rychlost měření a spustíme Start, záznam pak lze v širokém rozsahu upravovat
• měřící kabely s interním děličem 1:5
• elektrická kapacita měřícího kabelu snižuje vstupní impedanci měřícího zařízeni celkové a představuje zátěž pro objekt měření, zejména pro sběrnice, digitální snímače, impedance kabelu 5X1 s interním děličem je minimálně 3-krát vyšší oproti obyčejnému kabelu bez děliče, proto připojení kabelu 5X1 nezatěžuje objekt měření a je bezpečné pro moderní techniku
• volba vstupního rozsahu ± 25 V nebo ± 250 V realizována elektronický na všech kanálech a ovládá se z prostředí programu
• pro externí sondy a převodníky vstupní rozsah se nastaví automaticky na ± 5 V
• napájení aktivních modulů, adaptérů a snímačů zrealizováno z přístroje, proto není nutné používat kabely napájení od automobilové baterie
• napájení aktivních snímačů přímo od přístroje, bez použití dalších kabelů
• přístroj identifikuje měřicí zařízení (tlakové sondy, proudové převodníky atd.) a načte z něj data pro automatická nastavení kanálu
• nic není třeba ručně nastavovat, navíc na záznamu kanál příslušně označen a tím je vyloučena chyba při analýze záznamu
• rozsah automatického nastavení lze jednoduše měnit a přizpůsobit dle používaného zařízení a dle preferencí operátoru přístroje, nastavení programu pro lepší ovládání je rozdělené na globální a operativní, přitom program zachoval již známé uživatelské prostředí
• přístroj může pracovat v režimech jedno-, dvou-, čtyř-, osmi-kanálového analogového osciloskopu, je koncipován na bázi zápisu naměřených dat na pevný disk počítače
• na pevný disk je možné nahrát nepřetržitý i mnohahodinový záznam v plné vzorkovací frekvenci
data uložená na pevném disku lze kdykoliv vyvolat i bez připojeného osciloskopu na libovolném počítači, který má nainstalovaný volně stažitelný program
• program umožňuje monitorovat, měřit a zaznamenávat signál v reálném čase a také výstup kopie signálu na tiskárnu nebo obrázku JPEG, zapsaná data obsahují nepřetržitý úsek digitalizovaného signálu, určený úsek muže byt částečně nebo úplně uložen
• program zahrnuje funkce pro redakční úpravu signálů

Další možnosti:
- volné přepínání vstupních kanálů (možnost připojení kanálu osciloskopu k libovolnému z fyzických vstupů za běhu)

Stručný popis programu:
- základní možnosti: režim zobrazení + záznamu + měření v reálném čase současně
- rozsah stupnice rozmítání: režim analogového osciloskopu 2 μs/dílek – 1 s/dílek
- režim synchronizace: pro synchronizaci se použije libovolný z kanálů osciloskopu, synchronizace se provádí podle náběžné nebo sestupné hrany při nastavené úrovni
- soubor měřicích nástrojů: max/min/střední napětí/amplituda, čas, frekvence
- režim zobrazení střední (špičkové) hodnoty napětí při malých rozkladech.
- výstupní formáty: binární soubor, JPEG, oscilogramu na tiskárnu
- nabídka funkcí pro redakční úpravu binárního souboru
- možnost komprese a dekomprese dat za běhu při uložení a otevření souboru

Parametry:

počet analogových vstupů počet kanálů osciloskopu rozsah vstupního napětí parametry elektrického vstupu počet řádů A/D převodníku max. vzorkovací frekvence rozhraní PC galvanická izolace napájení napájení externích snímačů rozměry

8 1, 2, 3, 4 (dle výběru) ± 25 V nebo ± 250 V 1 MOhm, 12 pF 12 bit 20 MHz (alternativně 12,5 MHz) na kanál USB 2.0 high speed 480 MB/s >= 10 GOhm PC kabel USB 5V DC vst. 1 – 4 od ext. zdroje 160 x 160 x 35 mm

Doporučené příslušenství:

K2-108 sada měřicích kabelů
Sada 8 kusů

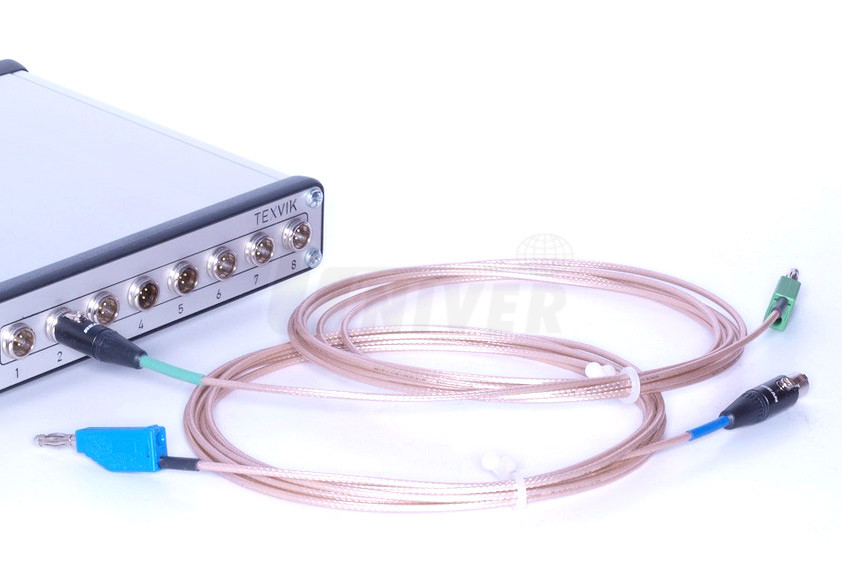

Měřící kabel 5x1 odolný vůči mechanickému a tepelnému poškození. Délka 3.0 m.
Barva označení:
K2-120 žlutá
K2-130 modrá
K2-140 zelená
K2-150 červená




K2-053 / K2-051 / K2-041 tlakové snímače

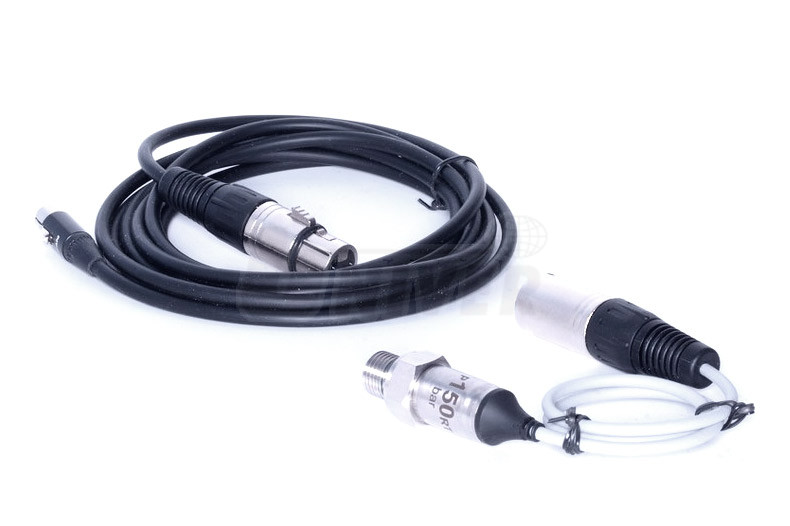

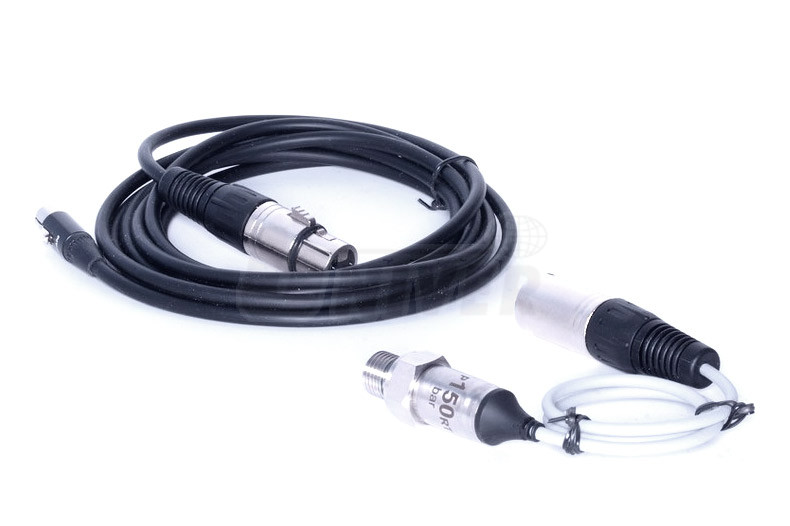

Tlakové snímače P10RT / P50RT / P150RT určeny pro měření tlaku medií, včetně agresivních, jako olej, palivo. Vysoká teplotní stabilita a rychlost odezvy snímačů zajišťuje přesnost dynamického záznamu, například průběhu tlaku ve válci za chodu motoru.

K2-053 K2-051 K2-041

0-10 bar 0-50 bar 0-150 bar

P10RT P50RT P150RT

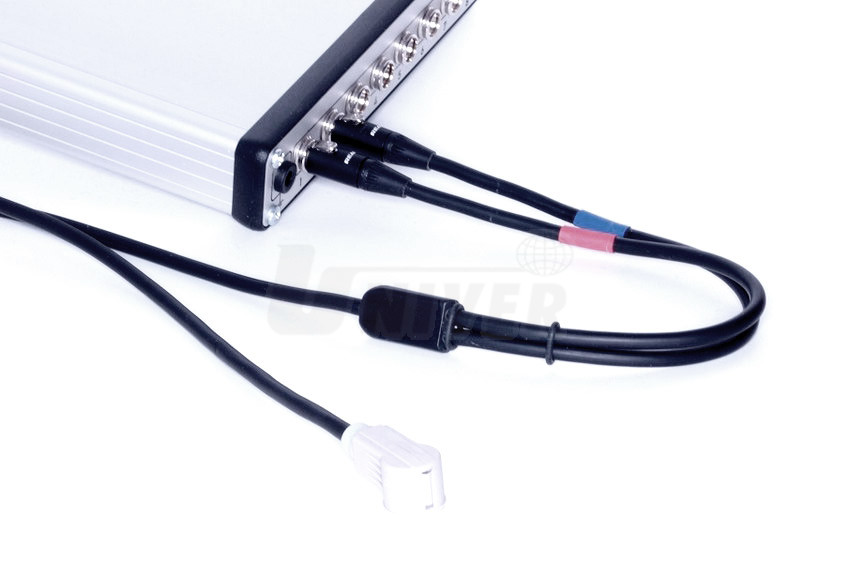

K2-075 kabel C55 k napájení aktivních snímačů od osciloskopu
Kabel C55 určen k napájení aktivních snímačů od přístroje Texvik DS8 Mk II.




K2-301 klešťový adaptér pro měření stejnosměrného a střídavého proudu

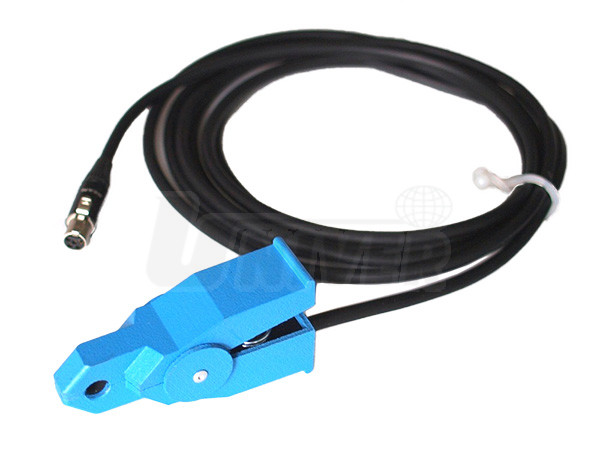

Klešťový adaptér T30A-71 určen pro měřeni stejnosměrného až do 30 A a střídavého proudu až do 20 A RMS v kmitočtovém rozsahu až do 70 kHz, je konstruován pro automobilovou techniku, kvůli dvoudílné konstrukci a miniaturnímu proudovému senzoru na feritech jsou dosaženy vysoké technické parametry při malých rozměrech aktivní části.




K2-062 snímač pro měření absolutního tlaku plynů

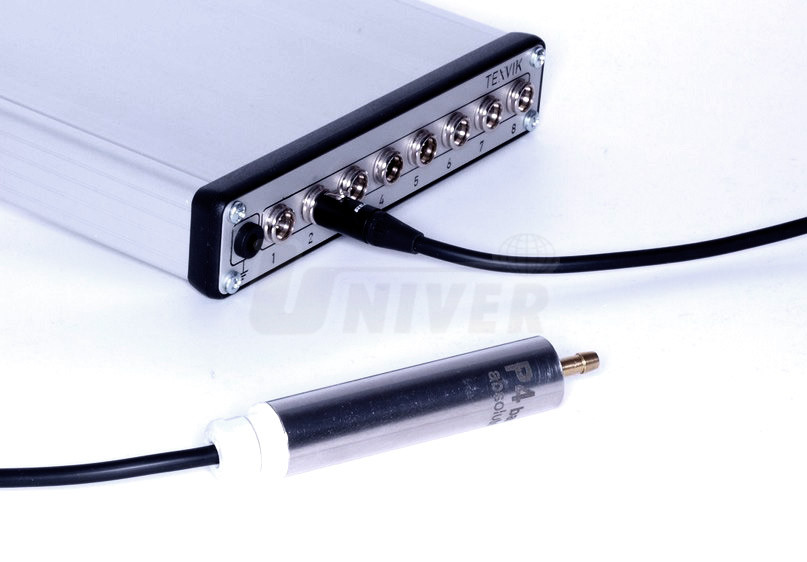

Snímač P4 určen pro měření absolutního tlaku plynových medií. Rozsah měření: 0 ÷ 4 bar.




K2-082 dvoukanálový induktivní snímač primárního a sekundárního napětí zapalovací cívky
LH – dvoukanálový induktivní snímač pro monitoring primárního proudu zapalovací cívky a sekundárního napětí.
