Příslušenství k osciloskopům PicoScope 4225 / 4425

Příslušenství (výběr) k digitálním paměťovým osciloskopům PicoScope 4225 / 4425.

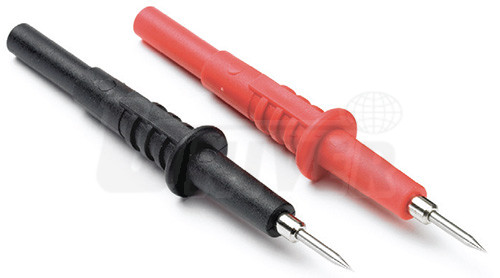

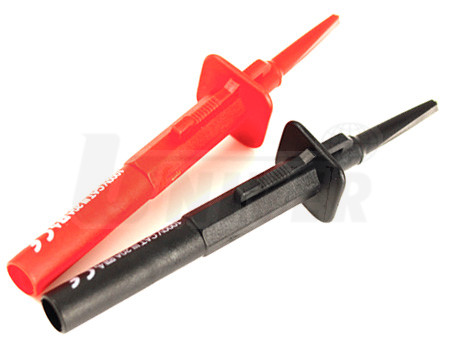

Měřicí hroty
Měřicí hrot / multimetr. černý (TA001), červený (TA002), průměr připojovaného pouzdra 4 mm.

Cena
TA001 ... Kč 125,-
TA002 ... Kč 125,-

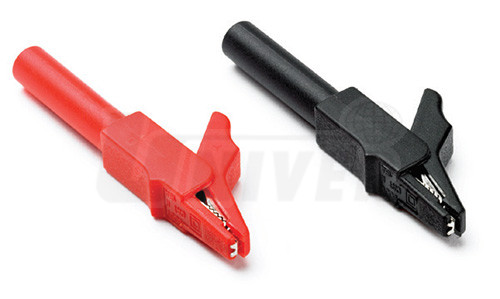

Krokosvorky malé
Krokosvorka malá, černá (TA003), červená (TA004), průměr připojovaného pouzdra 4 mm.

Cena
TA003 ... Kč 47,-
TA004 ... Kč 47,-

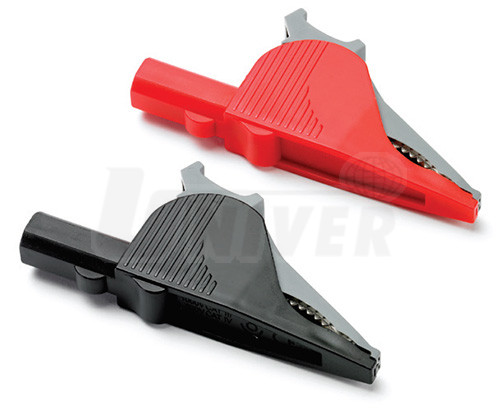

Krokosvorky velké / tvar delfín
Krokosvorka velká, černá (TA005), červená (TA006), tvar delfín, průměr připojovaného pouzdra 4 mm.

Cena
TA005 ... Kč 235,-
TA006 ... Kč 235,-




Svorky izolační propichovací Pico TA007
Pár izolačních propichovacích svorek, červená a černá, průměr připojovaného pouzdra 4 mm.

Cena páru ... Kč 1.410,-

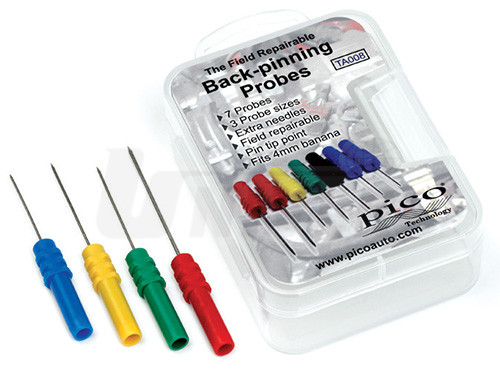

Zkušební hroty jehlové (4-dílná sada) Pico TA008
4-dílná sada zkušebních hrotů (červený/zelený/žlutý/modrý), které umožňují proniknout pod izolaci vícekolíkových konektorů a měřit signály bez porušení izolace kabelů nebo bez rozpojení konektoru.

Průměr připojovacího pouzdra 4 mm.

Cena sady ... Kč 910,-

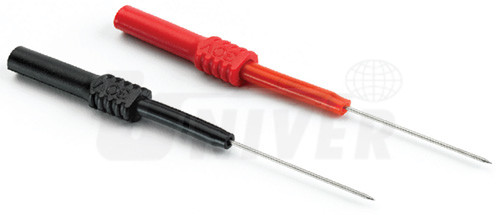

Zkušební hroty jehlové pružné
Pružný jehlový zkušební hrot, černý (TA161), červený (TA162), průměr připojovaného pouzdra 4 mm. Umožňují proniknout pod izolaci vícekolíkových konektorů a měřit signály bez porušení izolace kabelů nebo bez rozpojení konektoru.

Cena
TA161 ... Kč 70,-
TA162 ... Kč 70,-

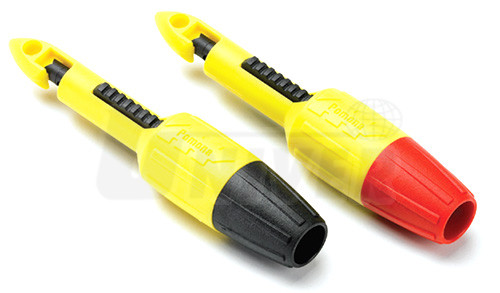

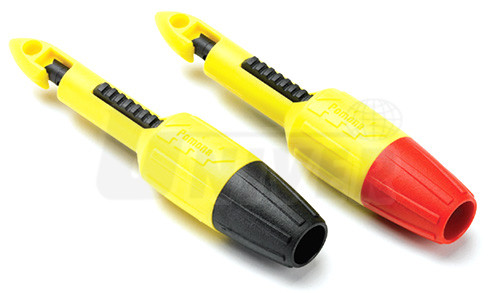

Zkušební hroty odpružené háčkové
Odpružený háčkový zkušební hrot, černý (TA089), červený (TA090), průměr připojovaného pouzdra 4 mm. Umožňují hands-free kontakt s neizolovanými kabely nebo konektory.

Cena
TA089 ... Kč 132,-
TA090 ... Kč 132,-




Svorky klešťové na vývody automobilových baterií
Klešťová svorka na vývody automobilových baterií, černá (TA158), červená (TA157), průměr připojovaného pouzdra 4 mm.

Cena
TA157 ... Kč 62,-
TA158 ... Kč 62,-

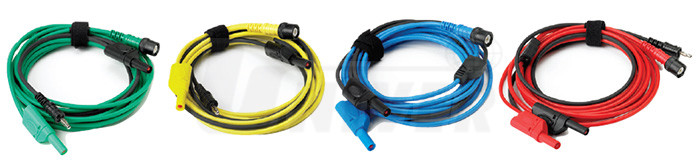

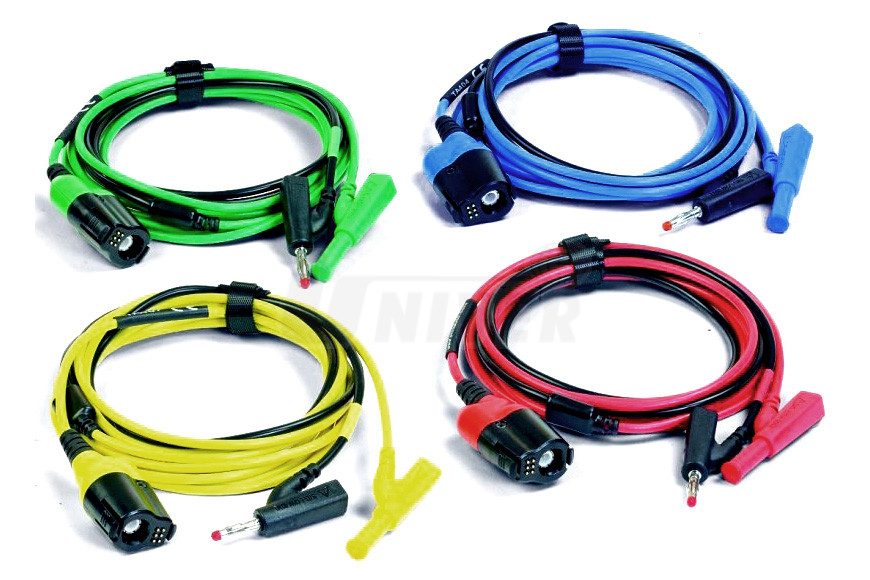

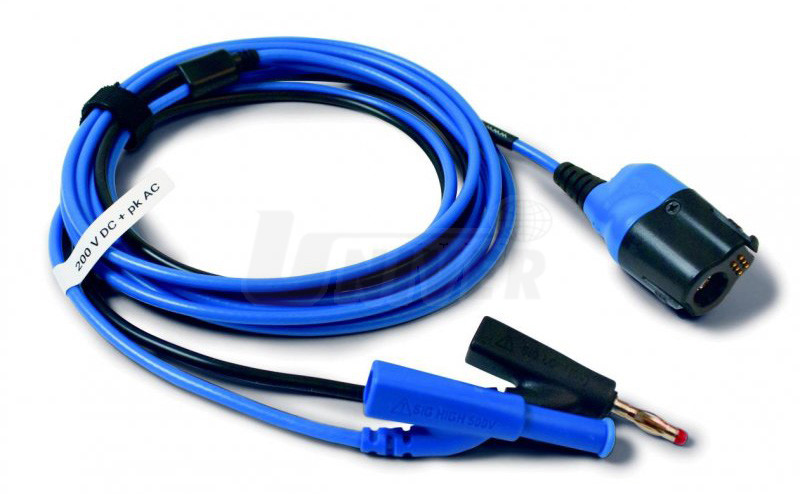

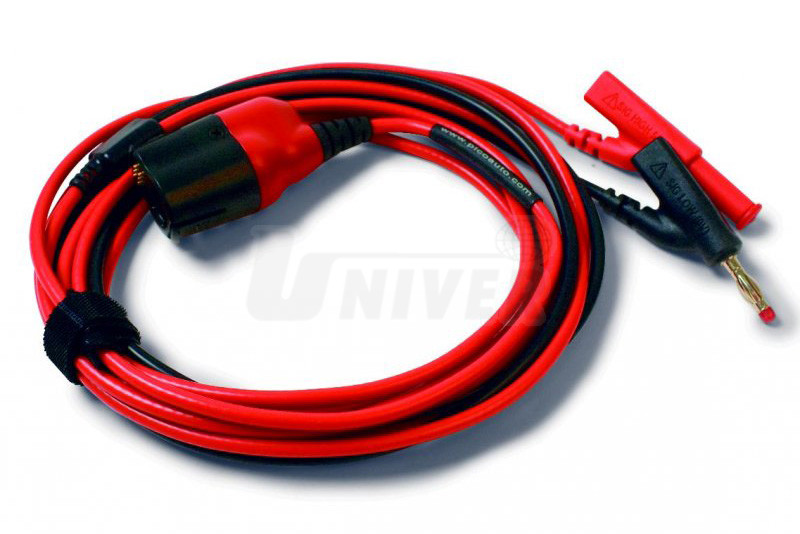

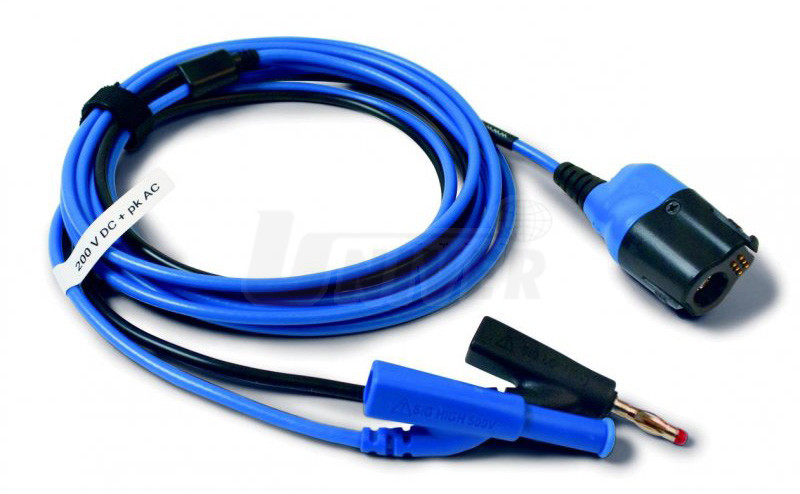

Zkušební/testovací kabely k osciloskopům PicoScope
Profesionální zkušební/testovací kabely Premium používané pro spojení osciloskopů PicoScope s krokosvorkami, krokosvorkami typu delfín, se zkušebními hroty atd.

- dodávají se v délkách 3 m a 5 m a to ve 4 barvách (červené, modré, žluté a zelené),
- BNC s připojovacími pouzdry 4 mm,
- možno dodat jako sada uvedených kabelů s délkou 3 m (PP718) nebo 5 m (PP941).

TA125 (modrý 3 m) ... Kč 1.060,-
TA199 (modrý 5 m) ... Kč 1.430,-
TA126 (červený 3 m) ... Kč 1.060,-
TA200 (červený 5 m) ... Kč 1.430,-
TA127 (zelený 3 m) ... Kč 1.060,-
TA201 (zelený 5 m) ... Kč 1.430,-
TA128 (žlutý 3 m) ... Kč 1.060,-
TA202 (žlutý 5 m) ... Kč 1.430,-

PP718 (sada 4 kabelů po jednom od každé barvy, 3 m) ... Kč 3.890,-
PP941 (sada 4 kabelů po jednom od každé barvy, 5 m) ... Kč 5.450,-

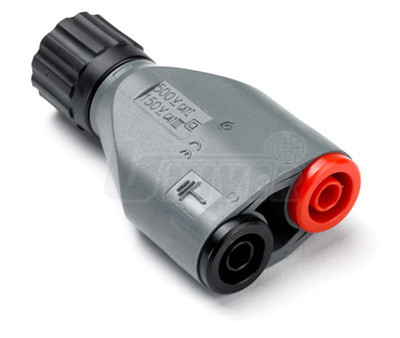

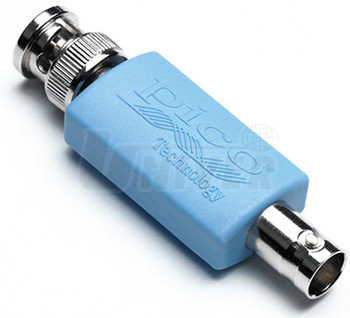

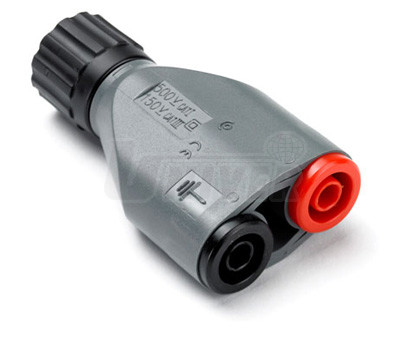

Atenuátor 10:1 Pico TA197
Atenuátor / zeslabovač v poměru 10:1 přizpůsobuje rozsah měřeného napětí vstupnímu rozsahu A/D převodníku osciloskopu.

- je konstruován pro měření napětí primárního okruhu zapalovací cívky a pro měření napětí vstřikovacích trysek, v obou případech jde o měření vyššího napětí a při nedodržení správného zapojení dochází k poškození měřicího přístroje/osciloskopu,
- dělící poměr 10:1 znamená, že 10 V na vstupu bude utlumeno na 1 V na výstupu,
- vysokofrekvenční parametry atenuátoru, zajišťují velice přesné vykreslení měřených průběhů,
- diferenciální atenuátor se zapojuje mezi vstup osciloskopu a měřicí kabely.

Cena ... Kč 1.430,-

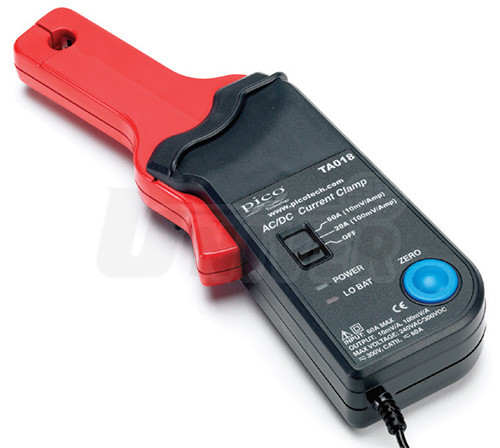

Proudové kleště 60 A / 20 A Pico TA018
Proudové kleště BNC 60 A umožňují měření / snímání průběhu proudu až do 60 A, aniž by bylo třeba stříhat, rozpojovat nebo odizolovávat kabel, přičemž se kleště připojují přímo do osciloskopu PicoScope.

- ideální přístroj pro měření časového průběhu signálu / tvaru křivky od palivového čerpadla, vstřikovačů a zapalovací cívky. Pokud je navolen správný test, PicoScope ukáže hodnotu proudu v ampérech.

Cena ... Kč 2.460,-

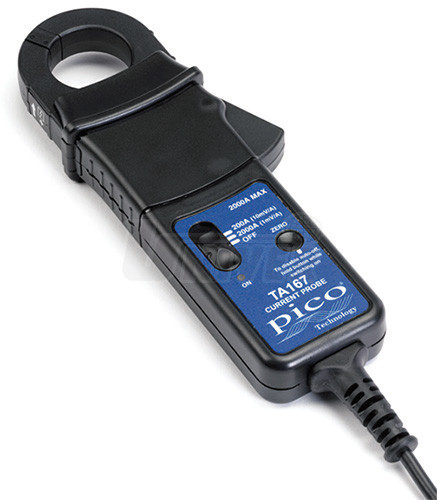

Proudové kleště 2000 A / 200 A Pico TA167
Proudové kleště BNC 2000 A / 200 A v heavy duty provedení (pro velké zatížení) umožňují měření / snímání průběhu proudu až do 2000 A, aniž by bylo třeba stříhat, rozpojovat nebo odizolovávat kabel.

- ideální přístroj pro měření vysokých proudů, např. také startovacích proudů motorů velkých osobních a lehkých užitkových automobilů.

Cena ... Kč 6.200,-

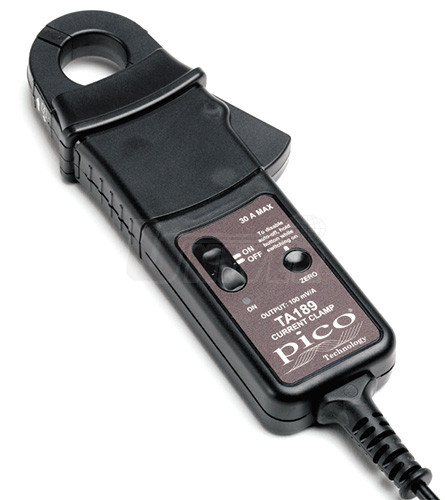

Proudové kleště 30 A s velkou čelistí Pico TA189
Proudové kleště BNC 30 A s velkou čelistí umožňují měření / snímání průběhu proudu od 5 mA až do 30 A, aniž by bylo třeba stříhat, rozpojovat nebo odizolovávat kabel.

- ideální přístroj pro měření proudů ve snímačích a v akčních členech většiny moderních osobních a lehkých užitkových automobilů.

Cena ... Kč 10.690,-

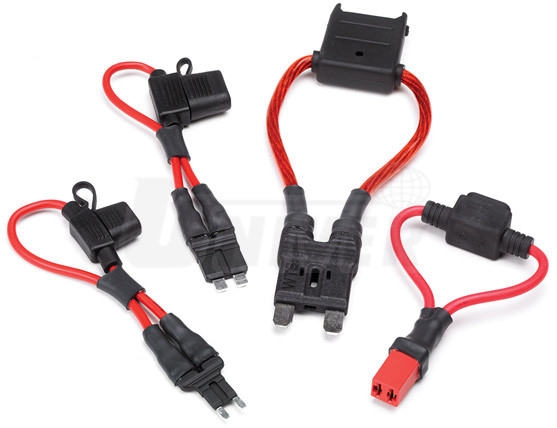

Sada (4 ks) adaptérů instalovaných místo pojistek pro měření proudu Pico PP967
Sada (4 ks) adaptérů / prodlužovacích kabelů, které se instalují místo pojistek pro měření proudů pomocí proudových kleští.
Sada obsahuje:
1 ks TA034 adaptér pro standardní ATC-pojistky
1 ks TA035 adaptér pro Mini-ATC-pojistky
1ks TA206 adaptér pro Maxi-pojistky
1 ks TA168 adaptér pro JCASE-pojistky

Cena sady ... Kč 2.080,-

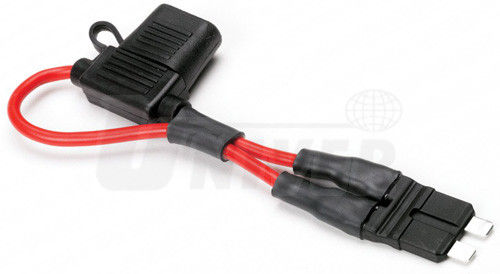

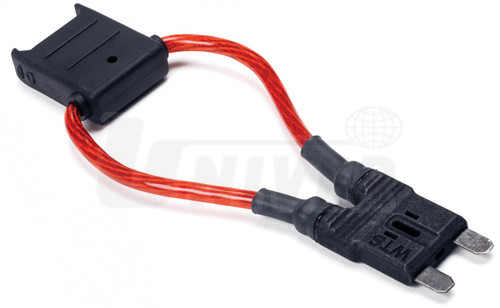

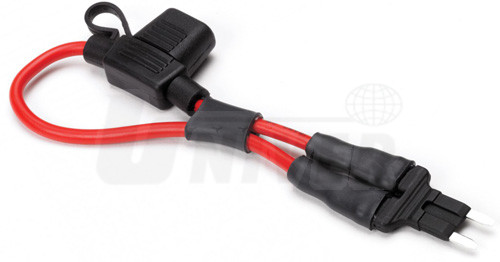

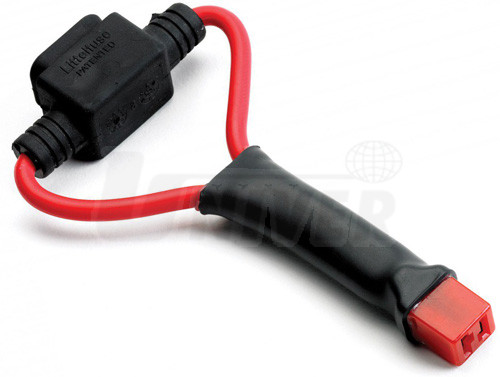

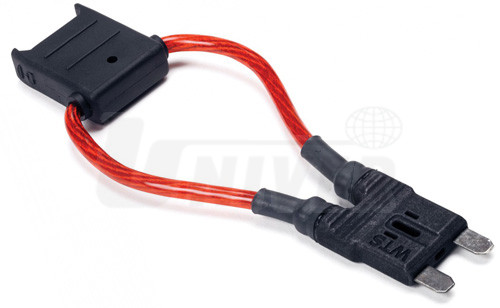

Adaptér instalovaný místo ATC-pojistek pro měření proudu Pico TA034
Adaptér / prodlužovací kabel, který se instaluje místo standardních ATC-pojistek pro měření proudů pomocí proudových kleští.

Cena ... Kč 470,-



Adaptér instalovaný místo Mini-ATC-pojistek pro měření proudu Pico TA035
Adaptér / prodlužovací kabel, který se instaluje místo Mini-ATC-pojistek pro měření proudů pomocí proudových kleští.

Cena ... Kč 470,-



Adaptér instalovaný místo Maxi-pojistek pro měření proudu Pico TA206
Adaptér / prodlužovací kabel, který se instaluje místo Maxi-pojistek pro měření proudů pomocí proudových kleští.

Cena ... Kč 610,-

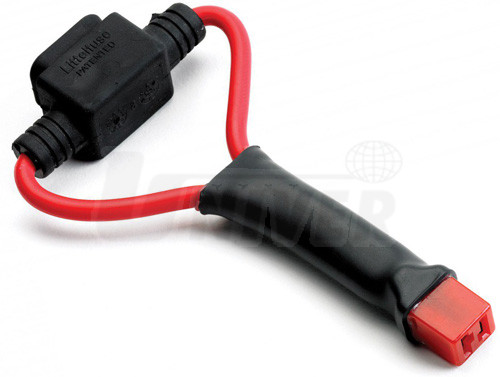

Adaptér instalovaný místo JCASE-pojistek pro měření proudu Pico TA168
Adaptér / prodlužovací kabel, který se instaluje místo JCASE-pojistek pro měření proudů pomocí proudových kleští.

Cena ... Kč 810,-

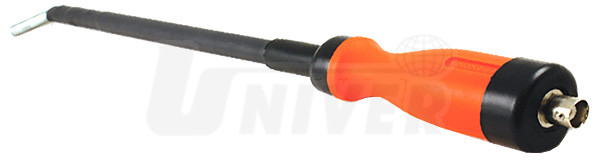

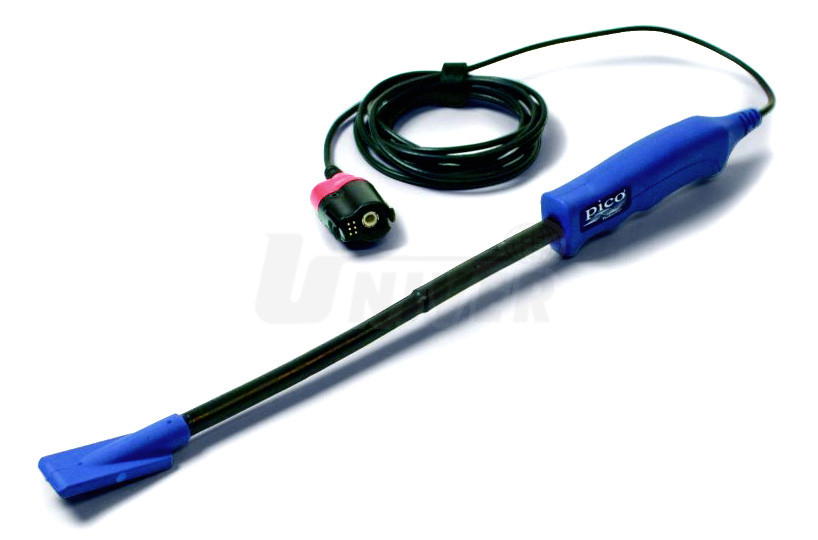

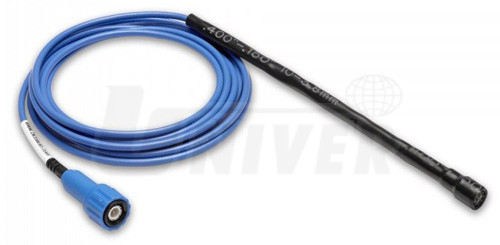

Snímač sekundárního okruhu zapalování Pico MI074
Snímač sekundárního okruhu zapalování umožňuje měřit pomocí osciloskopu PicoScope vysoké napětí v uvedeném okruhu, přičemž se připojuje přímo na vysokonapěťový kabel bez jeho odpojení.

- snímač má zemnicí svorku, která musí být připojena na minus-pól baterie, aby se zabránilo poškození osciloskopu sporadicky se vyskytujícím napětím.

Cena ... Kč 1.310,-

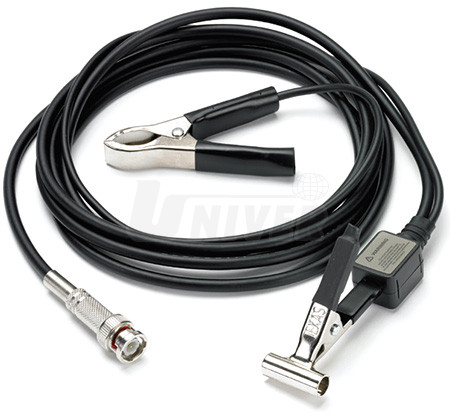

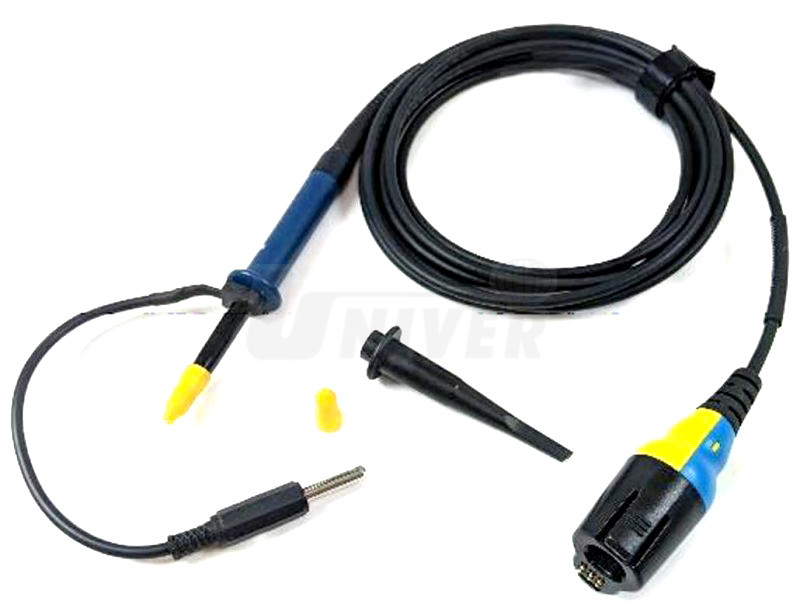

Sada na snímání průběhu sekundárního okruhu zapalování Coil-on-Plug Pico PP357
Sada (sonda PP338 a kabel TA033) pro snímání průběhu sekundárního okruhu zapalování Coil-on-Plug (cívka na zapalovací svíčce) z cívky nebo cívky na každém válci.

- snímání průběhu/oscilogramu sekundárního okruhu zapalování Coil-on-Plug (COP – cívky na jednotlivých zapalovacích svíčkách), tedy systémů bez vysokonapěťových kabelů,
- signál je zobrazen na osciloskopu PicoScope v kilovoltech (kV),
- sadu tvoří sonda Pico PP338 a kabel BNC na BNC se zemnicí svorkou Pico TA033.

Cena sady ... Kč 4.190,-

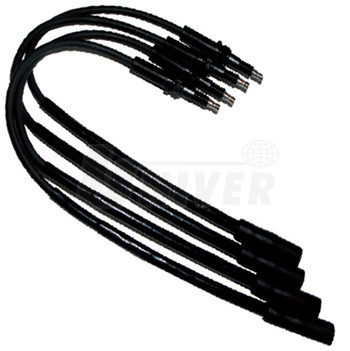

Sada prodlužovacích kabelů na snímání zapalování Coil-on-Plug Pico PP400
Sada 4 prodlužovacích kabelů (4 x TA037) a zemicího vodiče pro snímání průběhu sekundárního okruhu zapalování Coil-on-Plug (cívka na zapalovací svíčce).

- prodlužovací kabely usnadňují přístup do vysokonapěťového okruhu zapalování s Coil-on-Plug a snímání průběhu/oscilogramu sekundárního okruhu zapalování Coil-on-Plug (COP – cívky na jednotlivých zapalovacích svíčkách), tedy systémů bez vysokonapěťových kabelů,
- kabely se zapojují mezi cívku a zapalovací svíčku a potom se na tyto kabely nasadí snímač sekundárního okruhu zapalování (Pico MI074),
- sadu tvoří sonda 4 prodlužovací kabely (4 x Pico TA037) a zemicí vodič (pro vyšší bezpečnost).

Cena sady ... Kč 3.580,-

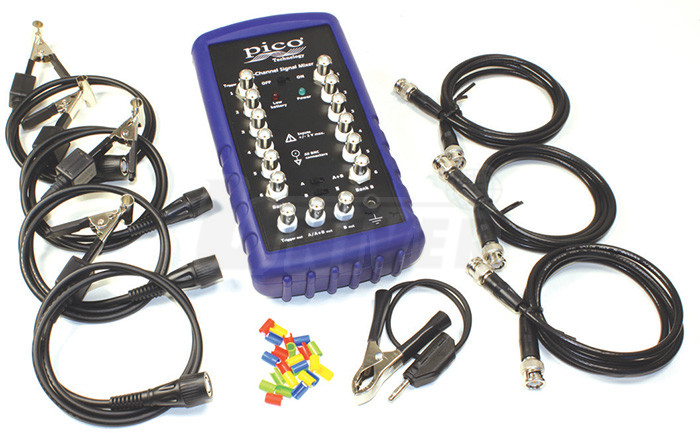

Sada pro snímání až 12 záznamů sekundárního okruhu zapalování Pico Mixmaster PP361
Sada umožňuje zobrazit na displeji osciloskopu PicoScope až 12 záznamů / signálů
sekundárního okruhu zapalování (průběhy uspořádané pod sebou).

- sada umožňuje měřit pomocí osciloskopu PicoScope vysoké napětí v příslušném počtu uvedných okruhů, přičemž snímače se připojují přímo na vysokonapěťový kabel bez jeho odpojení,
- snímače /snímací kabely mají zemnicí svorku, která musí být připojena na minus-pól baterie, aby se zabránilo poškození osciloskopu sporadicky se vyskytujícím napětím,
- sada obsahuje standardně 4 vysokonapěťové snímače/kabely, další lze objednat jako volitelné příslušenství.

Cena sady ... Kč 9.350,-

Volitelné příslušenství:
Pico PP339 – sada přídavných 4 snímačů/kabelů ... Kč 2.350,-

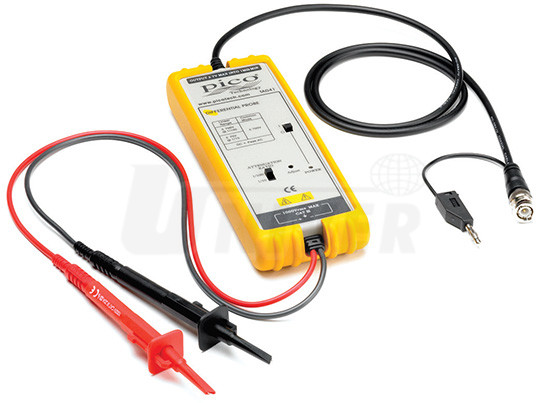

Diferenciální sondy Pico TA041 a Pico TA057
Aktivní diferenciální sondy jsou účelným doplňkem osciloskopů PicoScope pro bezpečné měření signálů kolísavého a vyššího napětí.

- aktivní diferenciální sondy umožňují měření vyšších napětí a jsou tedy ideálním prostředkem pro měření na hybridních vozidlech a na elektromobilech,
- šířka pásma 25 MHz,
- jmenovité napětí 700 V (TA041) nebo 1400 V (TA057),
- kategorie měření CAT III.

Cena
TA041 (aktivní diferenciální sonda 700 V) ... Kč 9.010,-
TA057 (aktivní diferenciální sonda 1400 V) ... Kč 9.010,-

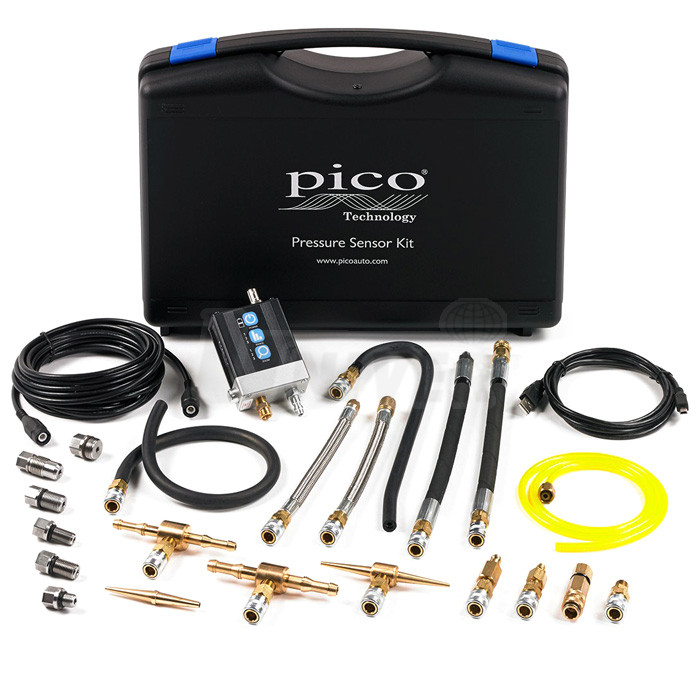

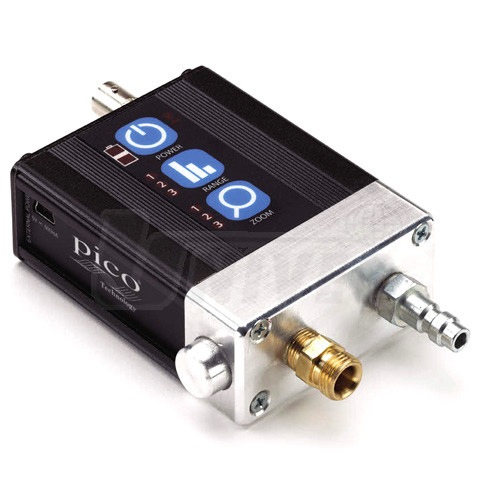

Pico WPS500X – PP652 snímač se 2 kabely / PP939 Kit-sada / PQ038 Maxi Kit-Maxi sada

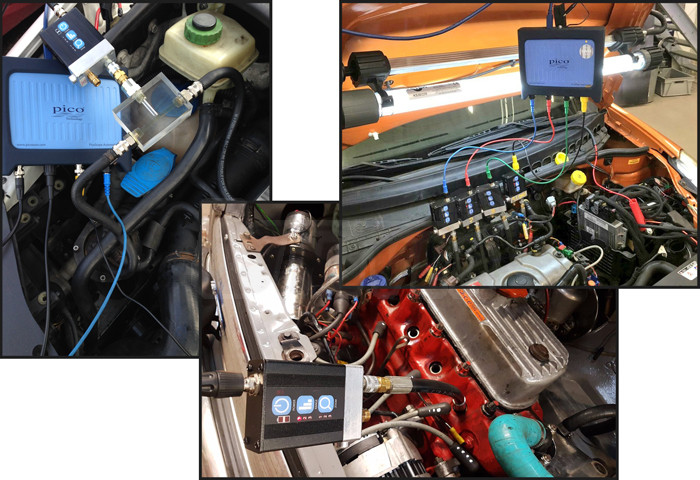

Tlakový snímač / převodník umožňuje rychlé a přesné měření / analýzu tlaku na příslušných systémech vozidel.
- typické testy jsou např. tlak v jednotlivých válcích, pulzace výfukových plynů, kolísání tlaku v sacím potrubí, tlak v klikové skříni, tlak paliva
- dodává se jako základní verze / samotný tlakový spínač, jako sada s adaptéry, kabely a hadicemi nebo jako velká sada
- 3 tlakové rozsahy pro statické i dynamické tlaky, např. kompresní tlaky při startování nebo při běhu motoru, měření tlaku paliva, zjišťování zablokovaného katalyzátoru atd.
- přesné měření až do 34 bar (500 psi)
- extrémně rychlá reakční doba / odezva 100 µs z 0 % na 90 % měřicího rozsahu
- funkce zoom / třístupňová pro zlepšenou možnost analýzy
- integrovaný odtlakovací ventil
- nabíjecí LiPo-akumulátor
- nulování
- kompenzace teploty
- vysoká kvalita, provozní spolehlivost a dlouhá životnost

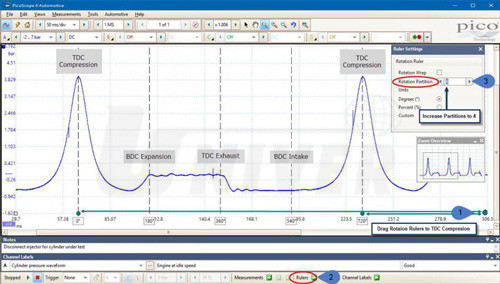

Měřicí rozsah 1

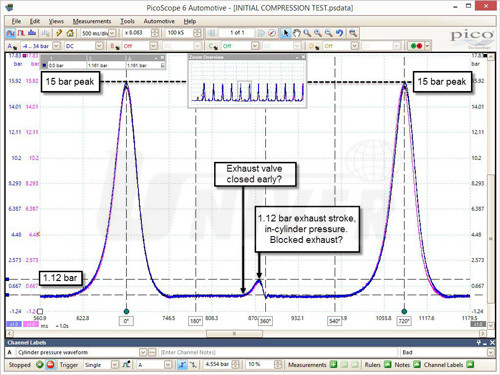

První měřicí rozsah -1 až 34,47 bar je určený pro testy komprese ve válcích při startování i v provozu. Umožňuje identifikaci kompresních problémů a zjištění problémů nastavení rozvodů (např. přeskakování rozvodového řemenu, vytahaného rozvodového řetězu apod.), což hraje velkou roli především u vícevačkových motorů, které nemají snímač vačkové hřídele na každé vačkové hřídeli.



Měřicí rozsah 2
Druhý měřicí rozsah -1 až 3,45 bar je ideální pro zkoušení palivového systému a pro testy podtlaku. Využije se tu funkce Zoom osciloskopu, což ulehčuje analýzu ventilů, které pracují s podtlakovou křivkou nebo vstřikovacích trysek prostřednictvím palivové křivky.

Měřicí rozsah 3
Třetí měřicí rozsah -0,34 až 0,34 bar je vhodný pro měření malých tlaků nebo pulsů, např. výfukových plynů.

stupeň rozsah tlaku přesnost odezva rozsah výstupu
1
2
3
-1 až 34,47 bar
-1 až 3,45 bar
-0,34 až 0,34 bar
1 %
2 %
5 %
100 µs
100 µs
filtrované
10 mV
100 mV
1 V

Obsah dodávky:

PP652 základní verze
1 ks tlakový snímač / převodník Pico WPS500X
1 ks TA081 - USB kabel
1 ks TA098 - kabel BNC na BNC
1 ks úložný kufřík
1 ks návod

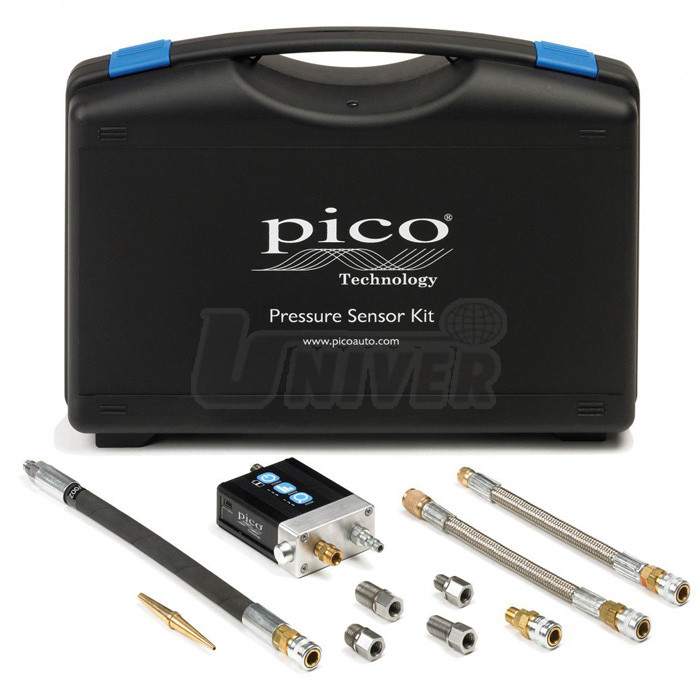

PP939 sada
1 ks PP652 - tlakový snímač / převodník Pico WPS500X
1 ks TA081 - USB-nabíjecí kabel
1 ks TA098 - kabel BNC na BNC (5 m)
1 ks TA085 - podtlaková hadice
1 ks TA086 - odvzdušňovací hadice
1 ks TA087 - výfukový adaptér / hadice
1 ks TA083 - palivová hadice / velký Schrader-ventil
1 ks TA117 - palivová hadice / malý Schrader-ventil
1 ks TA212 - standardní kompresní hadice
1 ks TA129 - univerzální podtlakový adaptér
1 ks TA142 - rychlospojka Foster Serie 2
1 ks TA213 - kompresní hadice / adaptér M10 krátký
1 ks TA216 - kompresní hadice / adaptér M12 hluboký
1 ks TA217 - kompresní hadice / adaptér M14 krátký
1 ks TA218 - kompresní hadice / adaptér M14 hluboký
1 ks PA094 - úložný kufřík
1 ks návod

PQ038 Maxi sada
1 ks PP652 - tlakový snímač / převodník Pico WPS500X
1 ks TA081 - USB-nabíjecí kabel
1 ks TA098 - kabel BNC na BNC (5 m)
1 ks TA085 - podtlaková hadice
1 ks TA086 - odvzdušňovací hadice
1 ks TA087 - výfukový adaptér / hadice
1 ks TA083 - palivová hadice / velký Schrader-ventil
1 ks TA117 - palivová hadice / malý Schrader-ventil
1 ks TA212 - standardní kompresní hadice
1 ks TA129 - univerzální podtlakový adaptér
1 ks TA142 - rychlospojka Foster Serie 2
1 ks TA213 - kompresní hadice / adaptér M10 krátký
1 ks TA214 - kompresní hadice / adaptér M10 dlouhý
1 ks TA216 - kompresní hadice / adaptér M12 hluboký
1 ks TA217 - kompresní hadice / adaptér M14 krátký
1 ks TA218 - kompresní hadice / adaptér M14 hluboký
1 ks TA219 - kompresní hadice / adaptér M16, Ford Triton
1 ks TA220 - kompresní hadice / adaptér M18
1 ks PP970 - WPS500X adaptér-sada A (Foster-Serie 12)
1 ks TA250 - WPS500X adaptér-sada B
1 ks PP972 - podtlaková hadicová přípojka pro WPS500X
1 ks PP973 - tlakové připojení palivové hadice, malé
1 ks PP974 - tlakové připojení palivové hadice, velké
1 ks PA094 - úložný kufřík
1 ks návod

Cena
PP652 - WPS500X / tlakový snímač ... Kč 17.720,-
PP939 - WPS500X / kit-sada ... Kč 25.090,-
PQ038 - WPS500X / Maxi kit-velká sada ... Kč 37.690,-


PP652 WPS500X / tlakový snímač


PP939 WPS500X / kit-sada


PQ038 WPS500X / Maxi kit-velká sada

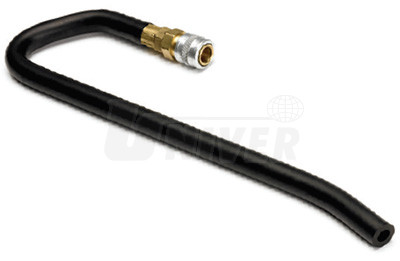

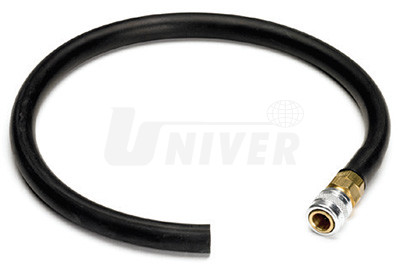

Podtlaková hadice Pico TA085
Tato hadice umožňuje napojení na sací potrubí pro měření / snímání podtlaku.
Cena ... Kč 510,-

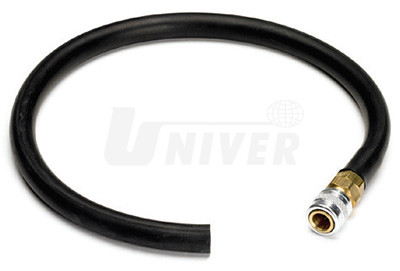

Odvzdušňovací hadice Pico TA086
Hadice umožňuje napojení na sací potrubí pro měření / snímání podtlaku.
Cena ... Kč 510,-

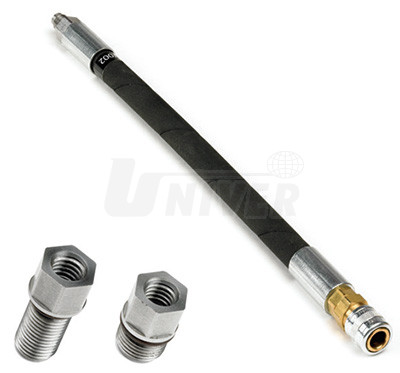

Kompresní hadice / adaptér Pico TA212 a adaptéry
Speciální kompresní hadice a řada adaptérů pro testy vysokého tlaku, jako např. kompresních tlaků při startování nebo při běhu motoru, při měření tlaku paliva, při zjišťování zablokovaného katalyzátoru atd.

Cena
TA212 – kompresní hadice ... Kč 1.540,-
TA213 - adaptér M10 krátký ... Kč 810,-
TA216 - adaptér M12 hluboký ... Kč 810,-
TA217 - adaptér M14 krátký ... Kč 810,-
TA218 - adaptér M14 hluboký ... Kč 810,-
TA214 – adaptér M10 hluboký ... Kč 810,-
TA219 – adaptér M16 Ford Triton ... Kč 810,-
TA220 – adaptér M18 ... Kč 810,-




Výfukový adaptér / hadice Pico TA087
Adaptér / hadice se vsune do výfuku za účelem zjištění výpadků zapalování.
Cena ... Kč 1.010,-

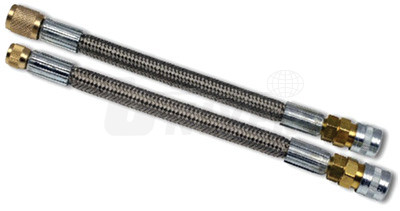

Palivové hadice Pico TA083 a Pico TA117
Hadice umožňují spojení palivového systému s tlakovým snímačem / převodníkem WPS500X.

Cena
TA083 - palivová hadice / velký Schrader-ventil ... Kč 570,-
TA117 - palivová hadice / malý Schrader-ventil ... Kč 570,-

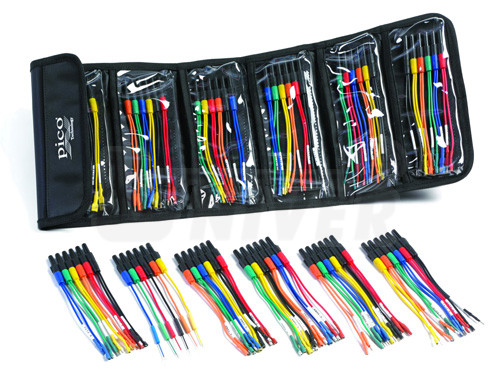

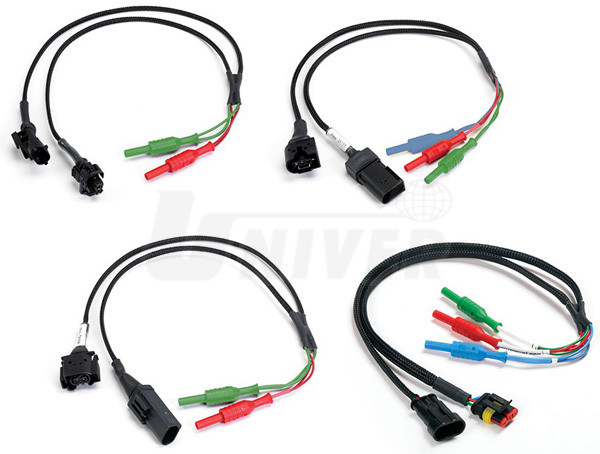

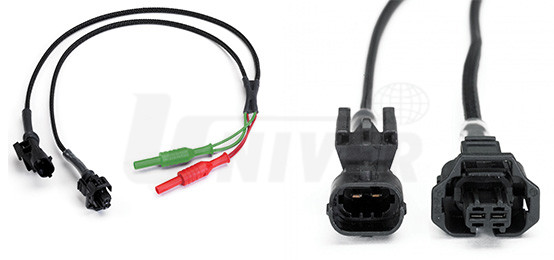

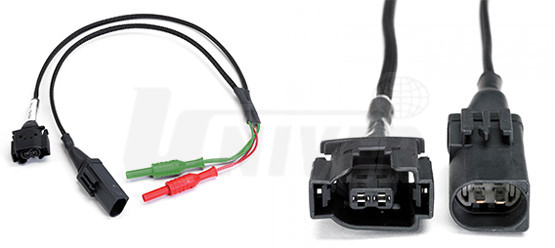

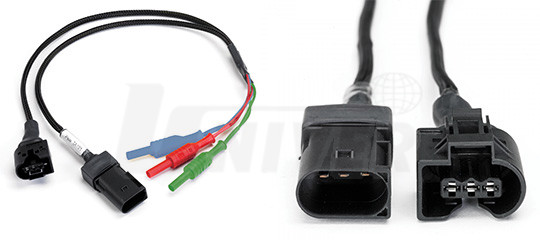

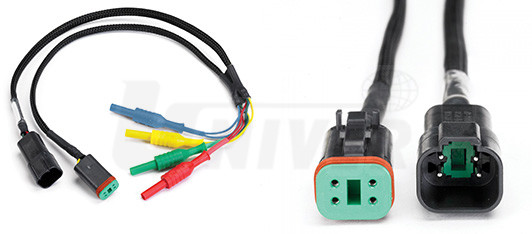

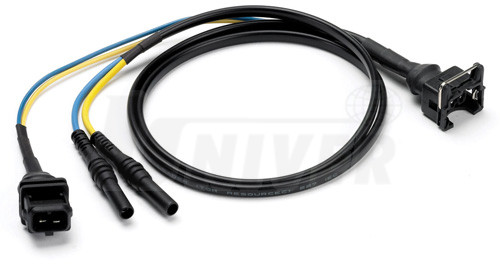

Kabely odbočkové univerzální (11 sad se 6 různě velkými kabely) Pico PQ070
11 sad univerzálních odbočkových kabelů, 7 různě velkých plochých konektorů (0,6 / 1,2 / 2,0 / 2,3 / 2,8 / 4,8 / 6,0 mm), 4 různě velké trubičkové konektory (1,5 / 2,0 / 3,5 / 4,0 mm). Jednotlivé sady se samostatně nedodávají.

Cena ... Kč 6.330,-

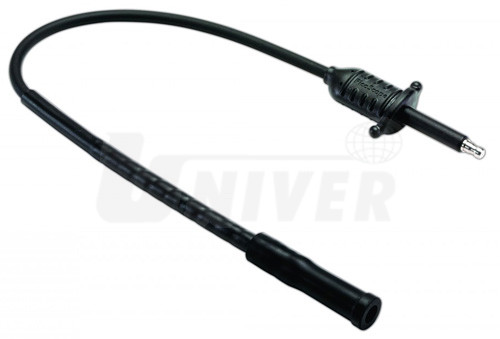

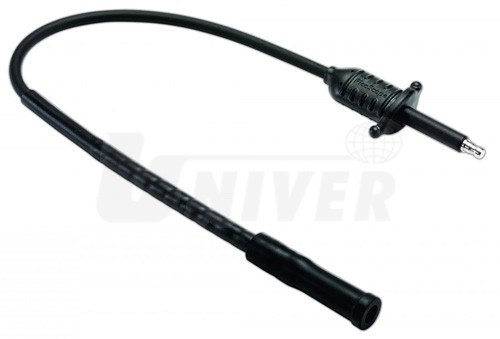

COP-prodlužovací adaptér Pico TA037
COP-prodlužovací adaptér (Coil-on-Plug / zapalování se jednotlivými zapalovacími cívkami) pro přesné měření sekundárního zapalovacího signálu. Byl vyvinut pro usnadnění měření vysokého napětí tam, kde je žádný nebo omezený přístup k zapalovacím kabelům, a to ve spojení s přídavnými kapacitními snímači zapalovacího napětí. Napojují se mezi paket zapalovacích cívek a zapalovací cívky, na každý prodlužovací adaptér se připojí kapacitní snímač zapalovacího napětí a osciloskop ukazuje přesnou zapalovací křivku se správnými hodnotami v kV.

Cena ... Kč 940,-

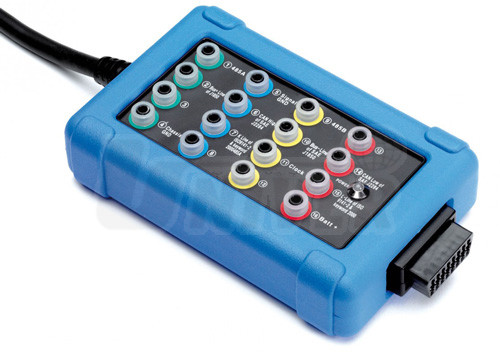

CAN-Test Box pro zásuvku OBDII Pico PP619
CAN-Test Box se připojuje na zásuvku OBDII. Je vybaven připojovacími zdířkami se LED-osvětlením.
LED svítí, když je na příslušném připojovacím pinu DLC (Data Link Connector)-konektroru signál.
LED ukazují následující signály:
LED 1/9 - 485A/485B (výrobce – vlastní informace)
LED 2/10 - Bus+ vedení J1850/Bus- vedení J1850
LED 3/8/12/13 – pro budoucí upgrade
LED 4 - Chassis- Masse (KOSTRA)
LED 5 - Signal- Masse (SIGNÁL)
LED 6/14 - CAN High von SAE J2284/CAN Low von SAE J2284
LED 7/15 - K vedení von ISO9141-2 und Kennwort 2000485A/L vedení von ISO9141-2 und Kennwort 2000
LED 11 - Takt
LED 16 baterie+ (napěťové napájení)
CAN-Test Box má připojovací kabel dl. 2,5 m.

Cena ... Kč 5.870,-



Keyless Entry- nosný signál- Detektor Pico TA330
TA330 je kabel dl. 3 m s BNC-konektorem a detektorem, který umožňuje zjistit nosnou frekvenci bezklíčkového přístupového systému do vozidla (keylessentry) v rozsahu 125-140 kHz.

Cena ... Kč 630,-



Parking Sensor Detektor Pico TA329
TA329 je kabel dl. 2 m s BNC-konektorem a ultrazvukovým detektorem, který umožňuje zjistit správnou funkci každého ultrazvukového parkovacího snímače.

Cena ... Kč 630,-

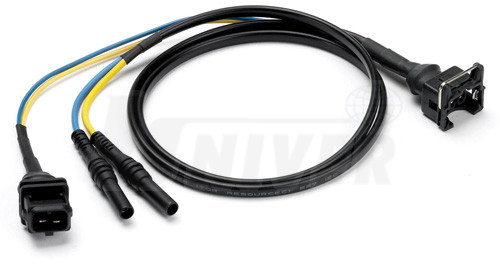

Odbočkové kabely (sada 4 ks) pro snímače a akční členy Pico PQ030
Sada je určená pro snímání / měření napětí řady snímačů a akčních členů. Kabel se zapojí do příslušného kabelového svazu a pomocí testovacích kabelů Premium TA125 až TA128 se získá výstupní signál s využitím banánkových konektorů (4 mm) pro připojení k osciloskopu.
Sada obsahuje:
TA190 – 2-pólový ACS
TA191 – 3-pólový KOSTAL
TA194 – 2-pólový KOSTAL
TA267 – 3-pólový ACS
Odbočkový kabel umožňuje přístup k jednotlivým kabelům a dovoluje nasazení proudových kleští, aby se např. dal změřit proud i napětí vstřikovacího ventilu.

Cena ... Kč 4.020,-



Odbočkový kabel pro ACS-snímače, 2-pólový Pico TA190
Odbočkový kabel TA190 umožňuje měření napětí na řadě 2-pólových snímačů a akčních členů s konektory v motorovém prostoru. Kabel se zapojí do příslušného kabelového svazu a pomocí testovacích kabelů Premium TA125 až TA128 se získá výstupní signál s využitím banánkových konektorů (4 mm) pro připojení k osciloskopu.
Odbočkový kabel umožňuje přístup k jednotlivým kabelům a dovoluje nasazení proudových kleští, aby se např. dal změřit proud i napětí vstřikovacího ventilu.

Cena ... Kč 980,-



Odbočkový kabel pro ACS-snímače, 3-pólový Pico TA267
Odbočkový kabel TA267 umožňuje měření napětí na řadě 3-pólových snímačů a akčních členů s konektory v motorovém prostoru. Kabel se zapojí do příslušného kabelového svazu a pomocí testovacích kabelů Premium TA125 až TA128 se získá výstupní signál s využitím banánkových konektorů (4 mm) pro připojení k osciloskopu.
Odbočkový kabel umožňuje přístup k jednotlivým kabelům a dovoluje nasazení proudových kleští, aby se např. dal změřit proud i napětí vstřikovacího ventilu.

Cena ... Kč 1.080,-



Odbočkový kabel pro KOSTAL-snímače, 2-pólový Pico TA194
Odbočkový kabel TA194 umožňuje měření napětí na řadě 2-pólových KOSTAL-snímačů a akčních členů s konektory v motorovém prostoru. Kabel se zapojí do příslušného kabelového svazu a pomocí testovacích kabelů Premium TA125 až TA128 se získá výstupní signál s využitím banánkových konektorů (4 mm) pro připojení k osciloskopu.
Odbočkový kabel umožňuje přístup k jednotlivým kabelům a dovoluje nasazení proudových kleští, aby se např. dal změřit proud i napětí vstřikovacího ventilu.

Cena ... Kč 980,-



Odbočkový kabel pro KOSTAL-snímače, 3-pólový Pico TA191
Odbočkový kabel TA191 umožňuje měření napětí na řadě 3-pólových KOSTAL-snímačů a akčních členů s konektory v motorovém prostoru. Kabel se zapojí do příslušného kabelového svazu a pomocí testovacích kabelů Premium TA125 až TA128 se získá výstupní signál s využitím banánkových konektorů (4 mm) pro připojení k osciloskopu.
Odbočkový kabel umožňuje přístup k jednotlivým kabelům a dovoluje nasazení proudových kleští, aby se např. dal změřit proud i napětí vstřikovacího ventilu.

Cena ... Kč 1.180,-



Odbočkový kabel pro snímače (breakout kabel), 2-pólový Pico TA012
Odbočkový kabel TA012 umožňuje měření napětí na řadě 2-pólových snímačů a akčních členů s konektory v motorovém prostoru. Kabel se zapojí do příslušného kabelového svazu a pomocí testovacích kabelů Premium TA125 až TA128 se získá výstupní signál s využitím banánkových konektorů (4 mm) pro připojení k osciloskopu.
Odbočkový kabel umožňuje přístup k jednotlivým kabelům a dovoluje nasazení proudových kleští, aby se např. dal změřit proud i napětí vstřikovacího ventilu.

Cena ... Kč 690,-



Odbočkový kabel pro německé snímače, 2-pólový Pico TA192
Odbočkový kabel TA192 umožňuje měření napětí na řadě 2-pólových německých snímačů a akčních členů s konektory v motorovém prostoru. Kabel se zapojí do příslušného kabelového svazu a pomocí testovacích kabelů Premium TA125 až TA128 se získá výstupní signál s využitím banánkových konektorů (4 mm) pro připojení k osciloskopu.
Odbočkový kabel umožňuje přístup k jednotlivým kabelům a dovoluje nasazení proudových kleští, aby se např. dal změřit proud i napětí vstřikovacího ventilu.

Cena ... Kč 980,-



Odbočkový kabel pro německé snímače, 4-pólový Pico TA193
Odbočkový kabel TA193 umožňuje měření napětí na řadě 4-pólových německých snímačů a akčních členů s konektory v motorovém prostoru. Kabel se zapojí do příslušného kabelového svazu a pomocí testovacích kabelů Premium TA125 až TA128 se získá výstupní signál s využitím banánkových konektorů (4 mm) pro připojení k osciloskopu.
Odbočkový kabel umožňuje přístup k jednotlivým kabelům a dovoluje nasazení proudových kleští, aby se např. dal změřit proud i napětí vstřikovacího ventilu.

Cena ... Kč 1.310,-



Adaptér / BNC konektor na zdířky 4 mm, izolovaný, chráněný MI078
Tento adaptér spojuje dva banánkové konektory (4 mm) s BNC-konektorem. Pokud se jedná o snímač se 4 mm-banánkovým konektorem / výstupem, např. proudové kleště, tento adaptér umožňuje připojení na BNC-vstup osciloskopu.
max. napětí 500 V CAT I
max. proud 3 A
max. odpor 0,8 mOhm

Cena ... Kč 510,-

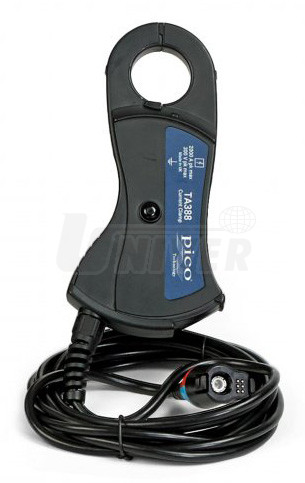

PicoBNC+ proudové kleště 2000 A AC/DC Pico TA388
Proudové kleště s plochým profilem a s novou PicoBNC+ připojovací technikou jsou napájené z osciloskopu a nepotřebují žádnou baterii. Automaticky rozpoznají je-li osciloskop zapojený a nastaví se na PicoScope Software. Automaticky se přes Software zkalibrují a není třeba manuální nulování.

Parametry:
rozsah
rozlišení
do 200 A
nad 200 A
přesnost
do 1500 A
1500 – 2000 A
proudová přetížení
max. napětí
délka vč. kabelu
otevření kleští
hmotnost
± 2000 A DC nebo AC hrot

± 100 mA
± 500 mA

1 %
5 %
2200 A DC (na 1 min)
300 V
2,85 m
Ø 32 mm
320 g

Cena ... Kč 6.540,-

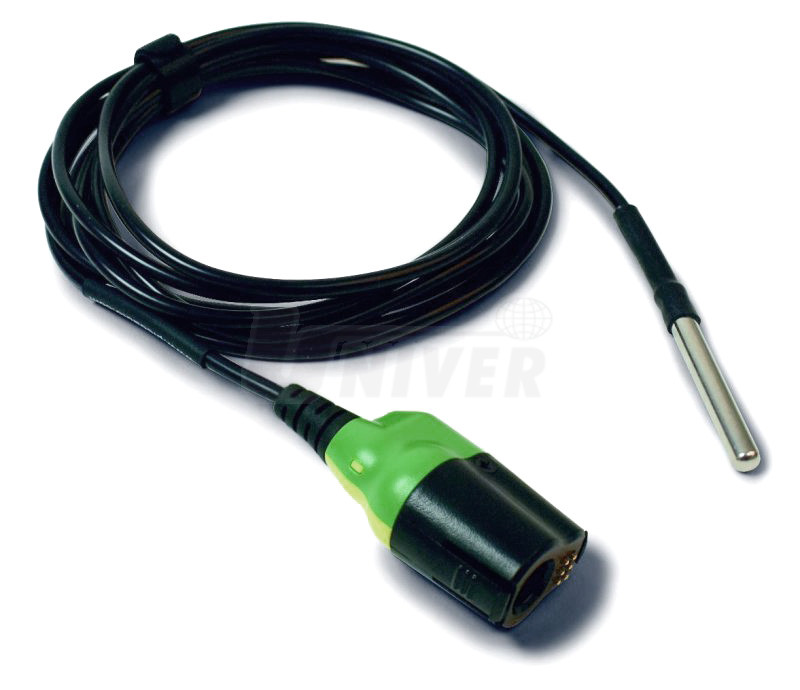

PicoBNC+ lineární teplotní čidlo s velkým měřicím rozsahem Pico TA395
Lineární teplotní snímač v rozsahu -50°C až +150°C. Snímač je vložený do 5 mm skříně z nerezové oceli. Kalibrace probíhá automaticky při zapojení.

Parametry:
měřicí rozsah
rozlišení
max. napětí
krytí
celková délka
-50°C až +150°C
0,5°C
± 30 V proti PC-kostře
IP67
2,85 m

Cena ... Kč 1.980,-




PicoBNC+ snímač sekundárního zapalovacího napětí Pico TA397

Cena ... Kč 1.310,-




PicoBNC+ (COP-) sonda pro zapalovací cívky a signály Pico TA398

Cena ... Kč 4.530,-

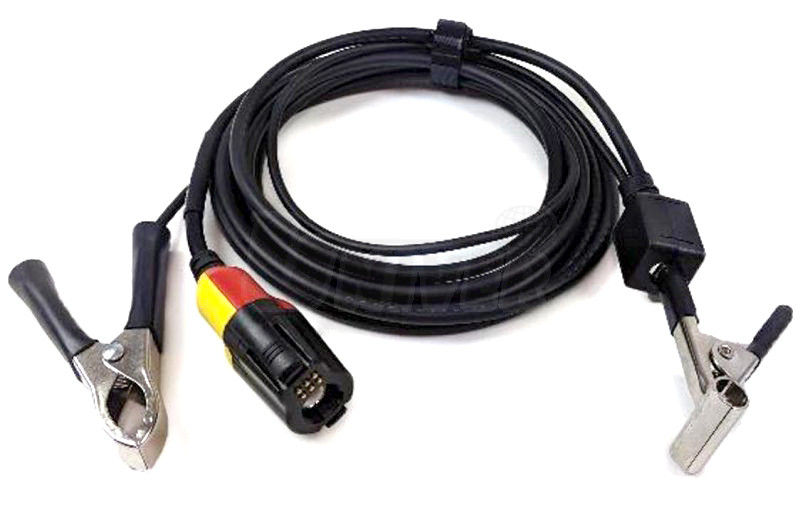

PicoBNC+ měřicí kabel Automotive 10:1 a adaptér Pico TA499

Cena ... Kč 1.510,-

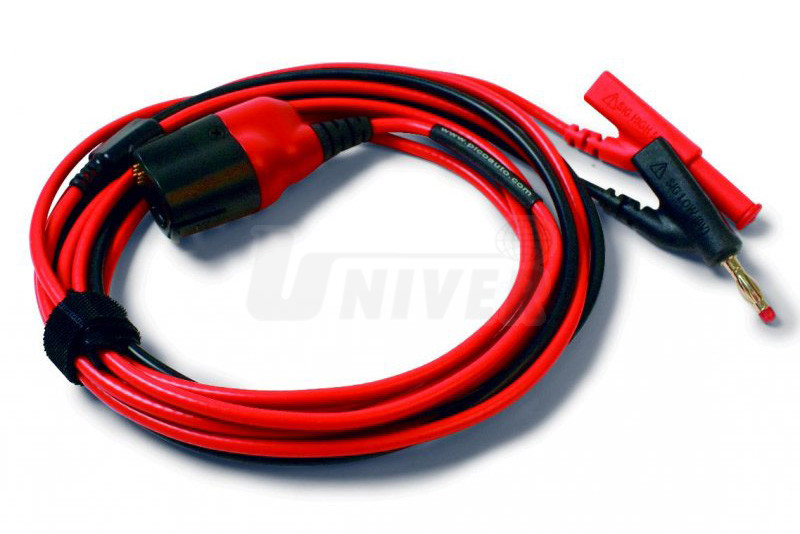

PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, modrý Pico TA404

Cena ... Kč 1.220,-




PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, červený Pico TA405

Cena ... Kč 1.220,-

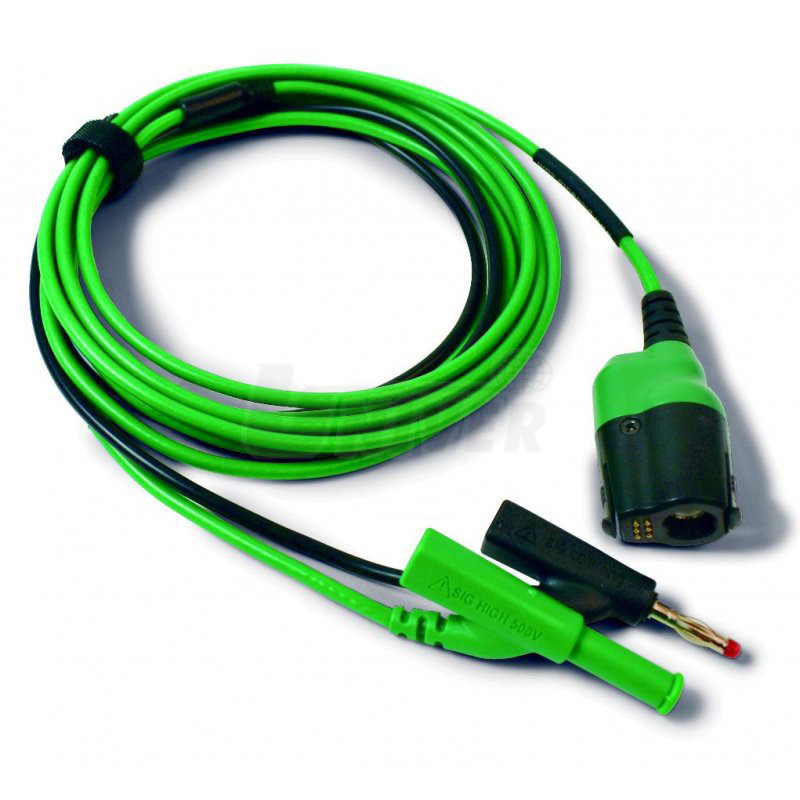

PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, zelený Pico TA406

Cena ... Kč 1.220,-




PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, žlutý Pico TA407

Cena ... Kč 1.220,-

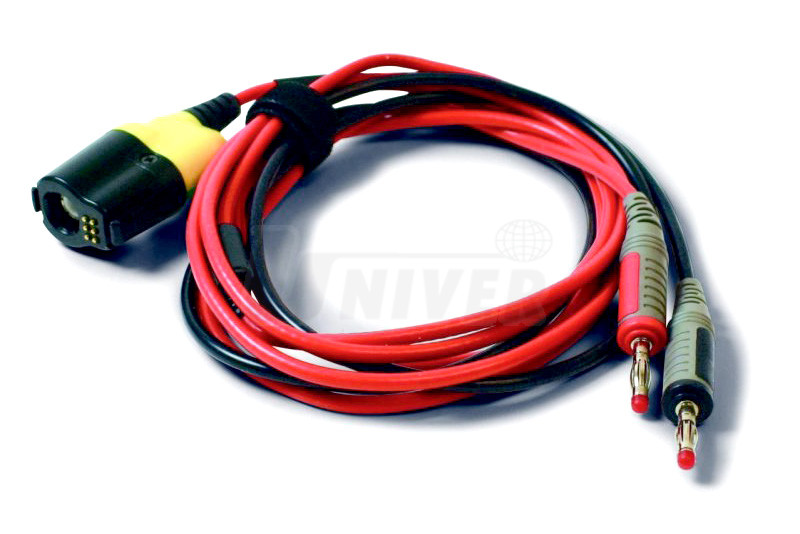

PicoBNC+ vodič pro měření odporů Pico TA432

Cena ... Kč 1.650,-




Proudové kleště 60 A AC/DC Pico TA473

Cena ... Kč 6.540,-




Pozn.:
K osciloskopům PicoScope 4225A / 4425A lze dodat ještě řadu dalšího volitelného příslušenství.

Objednávka zboží

2600000009100
PICO zkušební hrot multimetru TA001 černý
na objednávku
Kč 125,00
2600000009200
PICO zkušební hrot multimetru TA002 červený
na objednávku
Kč 125,00
2600000004480
PICO TA003 Krokosvorka - černá
na objednávku
Kč 47,00
2600000004501
PICO TA004 Krokosvorka - červená
na objednávku
Kč 47,00
2600000004430
PICO TA005 Krokosvorka - černá
na objednávku
Kč 235,00
2600000004440
PICO TA006 Krokosvorka - červená
na objednávku
Kč 235,00
2600000004320
PICO TA007 Izolované průpichové sondy
na objednávku
Kč 1.410,00
2600000002790
PICO Jehlové sondy TA008
Kč 910,00
2600000092010
PICO TA161 Pružný jehlový zkušební hrot, černý
na objednávku
Kč 70,00
2600000092020
PICO TA162 Pružný jehlový zkušební hrot, červený
na objednávku
Kč 70,00
2600000008900
PICO zkušební hroty odpružené háčkové TA089
na objednávku
Kč 132,00
2600000009000
PICO zkušební hroty odpružené háčkové TA090
na objednávku
Kč 132,00
Některé položky není možné objednat přes e-shop. V případě Vašeho zájmu nás kontaktujte nebo použijte poptávkový formulář.
